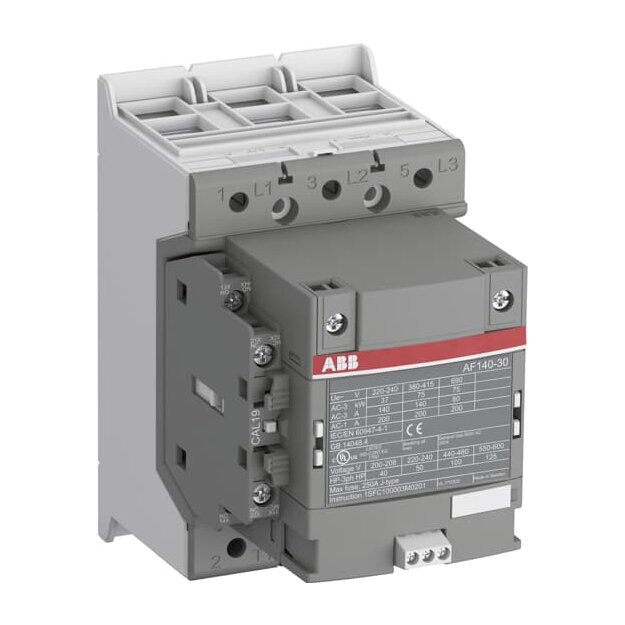

ABB AF140-30-22B-33 Schütz 75kW 100-250V 50/60Hz / DC integrierte SPS-Schnittstelle 1SFL447002R3322

Artikelnummer: 1SFL447002R3322 ABB-1SFL447002R3322_7320500480854
Hersteller: ABB
EAN: 7320500480854

UVP: 1.227,37 €

601,69 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie sind mit integrierten 24VDC Schnittstellenrelais ausgestattet, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 75 kW, 90 kW, 90 kW, 75 kW, 75 kW, 37 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 200 A Bemessungsbetriebsstrom AC-3: 140 A, 140 A, 80 A, 80 A, 140 A, 140 A Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V

Weitere Informationen

Serie:	AF140
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL447002R3322 AF140-30-22B-33 Schütz 75kW 100-250V 50/60Hz / DC integrierte SPS-Schnittstelle:

Bemessungssteuerspeisespannung AC 50 Hz	100 V
Bemessungssteuerspeisespannung AC 50 Hz	250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	140 A
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Bemessungsbetriebsleistung NEMA	14,914 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	90 mm
Höhe	150 mm
Tiefe	142,5 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
