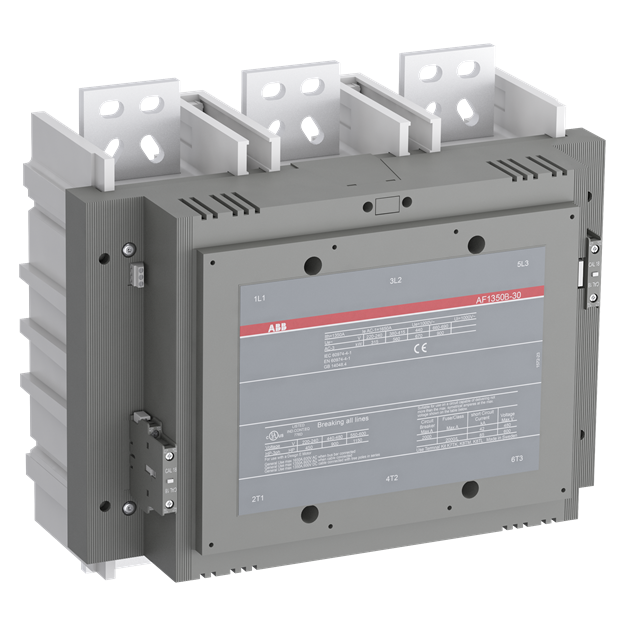

ABB AF1350B-30-22-69 Blockschütz mit Bahnzulassung 3pol 475kW 48-130 V AC/DC 2S+2Ö 1SFL657063R6922

Artikelnummer: 1SFL657063R6922 ABB-1SFL657063R6922_7320500563595
Hersteller: ABB
EAN: 7320500563595

14.915,28 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Der AF1350B-30-22-69 ist ein 3-poliger Schütz mit Bahnzulassung nach IEC für 1000 V bzw. nach UL für 1000 V, mit vormontierten Hilfskontakten und Standard-Aderendhülsen. Er steuert Motoren bis zu 475 kW / 400 V AC (AC-3) bzw. 800 hp / 480 V nach UL und schaltet Leistungskreise bis zu 1350 A (AC-1) bzw. 1350 A nach UL (General Use). Dank der AF-Technologie verfügt der Schütz über einen breiten Steuerspannungsbereich (48–130 V, 50/60 Hz und DC), kann große Steuerspannungsschwankungen beherrschen und gewährleistet eindeutige Schaltvorgänge in instabilen Netzen. Zudem ist ein Überspannungsschutz integriert, was eine kompakte Lösung ermöglicht. AF-Schütze sind in Blockbauweise ausgeführt und lassen sich leicht mit aufsteckbaren Hilfskontaktblöcken sowie einem zusätzlichen, breiten Zubehörprogramm erweitern.

Technische Daten und Merkmale zu AF1350B-30-22-69 Blockschütz mit Bahnzulassung 3pol 475kW 48-130 V AC/DC 2S+2Ö:

Bemessungssteuerspeisespannung AC 50 Hz	48
Bemessungssteuerspeisespannung AC 50 Hz	130
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schienenanschluss
Betriebsspannung AC 50 Hz	1000
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1350
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	860
Bemessungsbetriebsleistung bei AC-3, 400 V	500
Bemessungsbetriebsleistung NEMA	596,56
Anzahl der Hilfskontakte als Schließer	2
Breite	438
Höhe	392
Tiefe	244

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
