Schütze der Baureihe AF1250 bis AF2650 von 1260A bis 2650A AC-1 (400 V) schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 500 kW, 560 kW, 560 kW, 800 kW, 560 kW, 475 kW, 257 kW Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 1350 A, 1150 A, 1000 A, 1350 A, 1150 A, 1000 A Bemessungsbetriebsstrom AC-3: 860 A, 860 A, 800 A, 800 A, 375 A, 860 A, 860 A Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V
| Serie: | AF1350 |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |

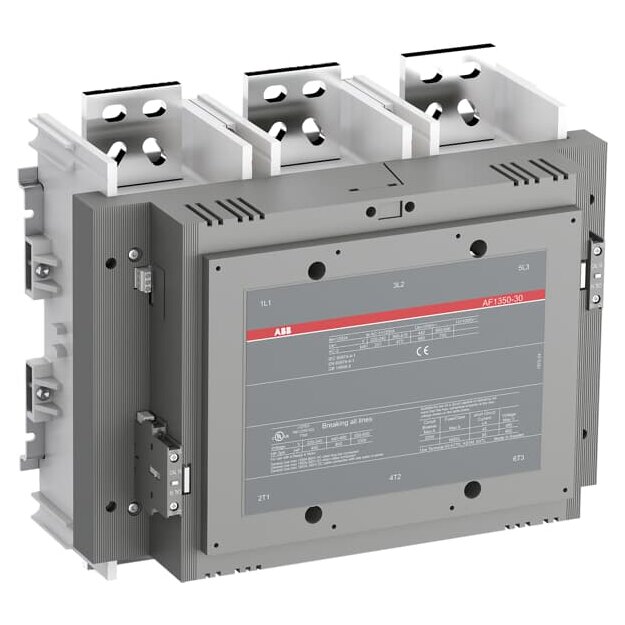

Technische Daten und Merkmale zu ABB 1SFL657001R7022 AF1350-30-22-70 Schütz 100-250V 50/60Hz / DC :
| Bemessungssteuerspeisespannung AC 50 Hz | 100 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 250 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 1000 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 1350 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 860 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 475 kW |
| Bemessungsbetriebsleistung NEMA | 298,28 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Breite | 438 mm |
| Höhe | 392 mm |
| Tiefe | 244 mm |
