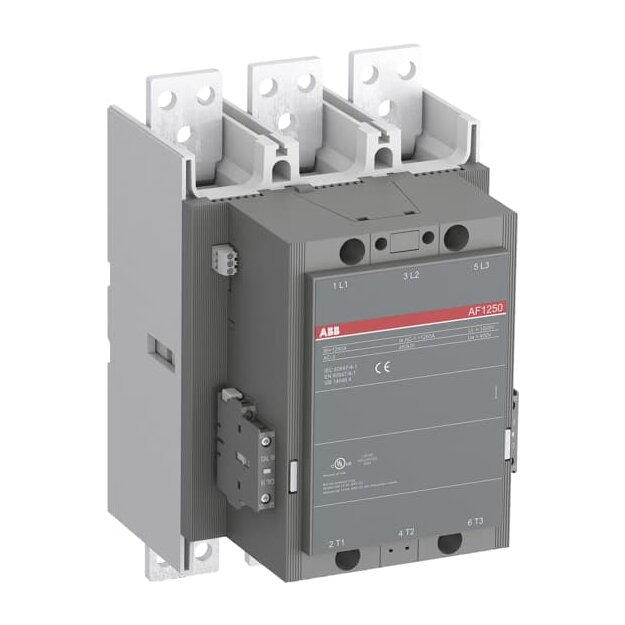

ABB AF1250-30-22-68 Schütz 24-60V DC 1SFL647001R6822

Artikelnummer: 1SFL647001R6822 ABB-1SFL647001R6822_7320500346082
Hersteller: ABB
EAN: 7320500346082

UVP: 11.502,54 €

5.638,82 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF1250 bis AF2650 von 1260A bis 2650A AC-1 (400 V) schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 1260 A, 1040 A, 875 A, 1260 A, 1040 A, 875 A Bemessungssteuerspannung: 24 ... 60 V

Weitere Informationen

Serie:	AF1250
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL647001R6822 AF1250-30-22-68 Schütz 24-60V DC :

Bemessungssteuerspeisespannung DC	24 V
Bemessungssteuerspeisespannung DC	60 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1260 A
Anzahl der Hilfskontakte als Schließer	2
Breite	210 mm
Höhe	344 mm
Tiefe	242 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
