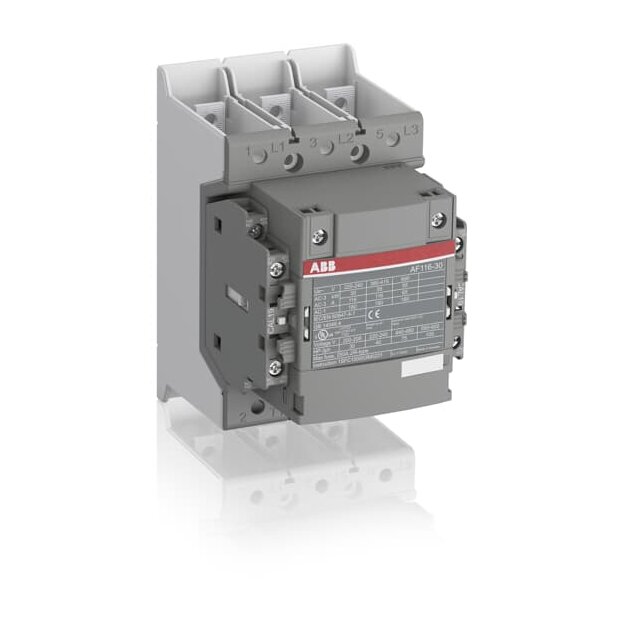

ABB AF116-30-22B-12 Schütz 48-130V 50/60Hz / DC Schienenanschlüsse 1SFL427002R1222

Artikelnummer: 1SFL427002R1222 ABB-1SFL427002R1222_7320500476901
Hersteller: ABB
EAN: 7320500476901

UVP: 1.023,40 €

505,27 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich. Anschlussart: Hauptstromkreis: Schiene Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 2 Anzahl Hilfskontakte Schließer: 2 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 55 kW, 75 kW, 75 kW, 55 kW, 55 kW, 30 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 160 A, 145 A, 130 A Bemessungsbetriebsstrom AC-3: 116 A, 116 A, 110 A, 65 A, 116 A, 116 A Bemessungssteuerspannung: 48 ... 130 V, 48 ... 130 V, 48 ... 130 V

Weitere Informationen

Serie:	AF116
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SFL427002R1222 AF116-30-22B-12 Schütz 48-130V 50/60Hz / DC Schienenanschlüsse:

Bemessungssteuerspeisespannung AC 50 Hz	48 V
Bemessungssteuerspeisespannung AC 50 Hz	130 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	116 A
Bemessungsbetriebsleistung bei AC-3, 400 V	55 kW
Bemessungsbetriebsleistung NEMA	29,828 kW
Anzahl der Hilfskontakte als Schließer	2
Breite	90 mm
Höhe	150 mm
Tiefe	126 mm
