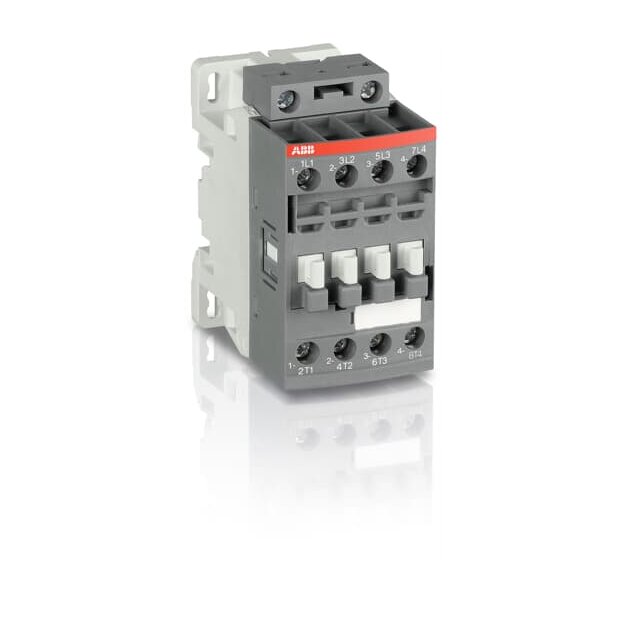

ABB AF09ZB-40-00-23 Schütz 100-250V 50/60Hz / DC 4-polig mit Bahnzulassung 1SBL136261R2300

Artikelnummer: 1SBL136261R2300 ABB-1SBL136261R2300_3471523124431
Hersteller: ABB
EAN: 3471523124431

UVP: 155,51 €

76,31 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF09Z - 4 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-4-1, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011, IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives. Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 4 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsleistung AC-3: 4 kW, 4 kW, 4 kW, 5.5 kW, 5.5 kW, 4 kW, 2.2 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 25 A, 25 A, 22 A Bemessungsbetriebsstrom AC-3: 9 A, 9 A, 9.5 A, 7 A, 9 A, 9 A Bemessungssteuerspannung: 100 ... 250 V, 100 ... 250 V, 100 ... 250 V

Weitere Informationen

Serie:	AF09ZB
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SBL136261R2300 AF09ZB-40-00-23 Schütz 100-250V 50/60Hz / DC 4-polig mit Bahnzulassung:

Bemessungssteuerspeisespannung AC 50 Hz	100 V
Bemessungssteuerspeisespannung AC 50 Hz	250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Breite	45 mm
Höhe	86 mm
Tiefe	77 mm
