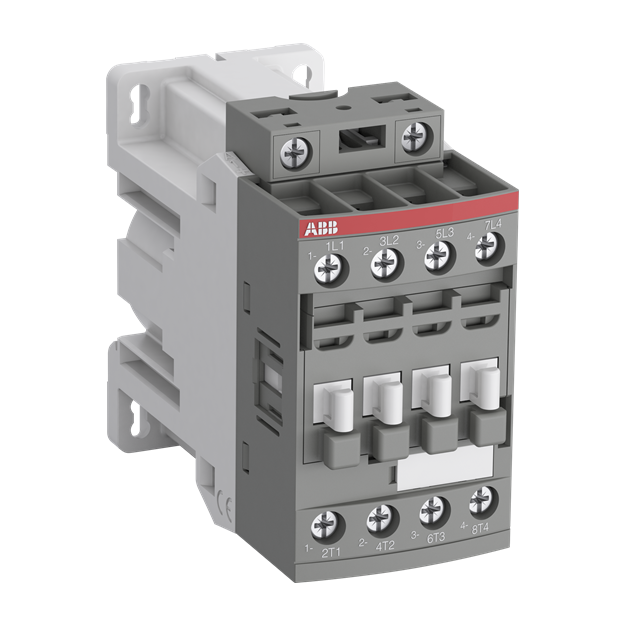

ABB AF09Z-22-00-30 Schütz 24V DC 4-polig 2S+2Ö 4-polig Low Power Consumption 1SBL136501R3000

Artikelnummer: 1SBL136501R3000 ABB-1SBL136501R3000_3471523116696
Hersteller: ABB
EAN: 3471523116696

UVP: 110,53 €

54,29 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Schütze der Baureihe AF09Z - 4 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CAN/CSA C22.2 No.60947-1, CAN/CSA C22.2 No.60947-4-1 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 2 Anzahl Hauptkontakte Schließer: 2 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsleistung AC-3: 4 kW, 4 kW, 5.5 kW, 5.5 kW, 4 kW, 2.2 kW Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 25 A, 25 A, 22 A Bemessungsbetriebsstrom AC-3: 9 A, 9 A, 9.5 A, 7 A, 9 A, 9 A Bemessungssteuerspannung: 24 V

Weitere Informationen

Serie:	AF09Z
Produktgruppe:	Leistungsschütz zum Schalten von Wechselstrom

Technische Daten und Merkmale zu ABB 1SBL136501R3000 AF09Z-22-00-30 Schütz 24V DC 4-polig 2S+2Ö 4-polig Low Power Consumption:

Bemessungssteuerspeisespannung DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	2
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Anzahl der Hilfskontakte als Schließer	0
Breite	45 mm
Höhe	86 mm
Tiefe	97 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
