Schütze der Baureihe AF09 - 4 kW AC-3 (400V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben und von unten. Als anbaubare Zubehörteile sind 1- u. 4-polige frontseitige, sowie rechts- u linksseitige 2-polige Hilfsschalter verfügbar. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Löschglieder sind bauseits integriert. Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60335-2-40 LZGH2 A2L, UL 60947-4-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-4-1 Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 1 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 4 kW, 4 kW, 4 kW, 5.5 kW, 5.5 kW, 4 kW, 2.2 kW Bemessungsbetriebsspannung: 690 V, 690 V Bemessungsbetriebsstrom AC-1: 25 A, 25 A, 22 A Bemessungsbetriebsstrom AC-3: 9 A, 9 A, 9.5 A, 7 A, 9 A, 9 A Bemessungssteuerspannung: 48 ... 130 V, 48 ... 130 V, 48 ... 130 V
| Serie: | AF09 |
| Produktgruppe: | Leistungsschütz zum Schalten von Wechselstrom |

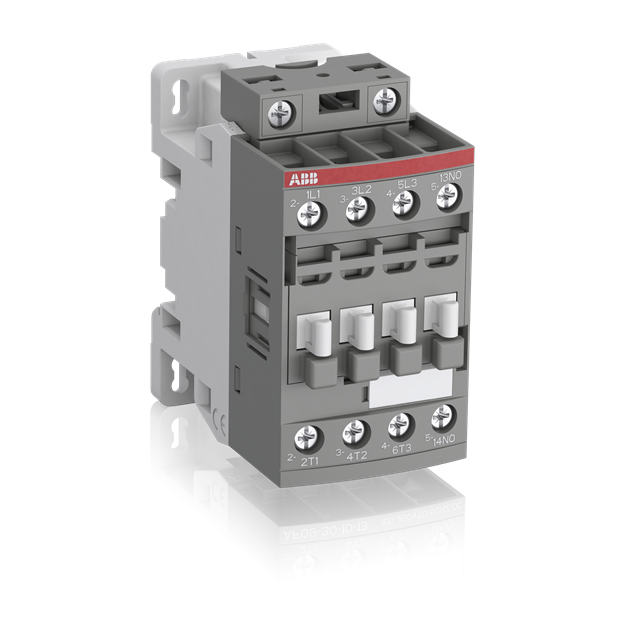

Technische Daten und Merkmale zu ABB 1SBL137001R1201 AF09-30-01-12 Schütz 48-130V 50/60Hz / DC :
| Bemessungssteuerspeisespannung AC 50 Hz | 48 V |
| Bemessungssteuerspeisespannung AC 50 Hz | 130 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | 690 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungsbetriebsleistung NEMA | 1,4914 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Breite | 45 mm |
| Höhe | 86 mm |
| Tiefe | 77 mm |
