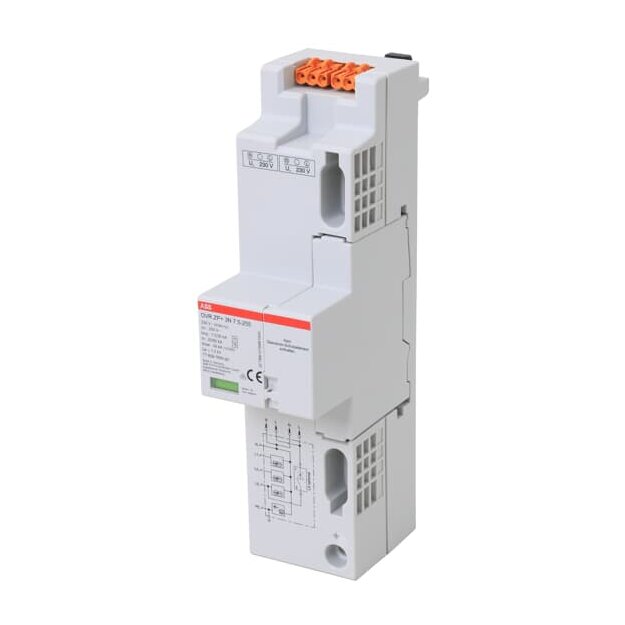

ABB 2CTB815799R1600 OVR ZP+ 3N 7.5-255 SPD T1+2+3 4p TT/TNS 7.5/30kA ohne Sicherungsautomat

ABB 2CTB815799R1600 OVR ZP+ 3N 7.5-255 SPD T1+2+3 4p TT/TNS 7.5/30kA ohne Sicherungsautomat

Artikelnummer: 2CTB815799R1600 ABB-2CTB815799R1600_3660308527974
Hersteller: ABB
EAN: 3660308527974

UVP: 647,24 €

215,09 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB 2CTB815799R1600 OVR ZP+ 3N 7.5-255 SPD T1+2+3 4p TT/TNS 7.5/30kA ohne Sicherungsautomat

Kombi-Ableiter Typ 1+2+3 mit Funktionsanzeige, zur werkzeuglosen Montage auf dem 40mm Sammelschienen-System mit vorbereiteten Spannungsabgriff. Der Spannungsabgriff (L und N) für RfZ und APZ nach der Anwendungsregel VDE-AR-N 4100, kann jederzeit mittels einem Set (optional), nachgerüstet werden. Anwendung: Gebäude ohne äußeren Blitzschutz und zur Erfüllung der Anforderungen zum Überspannungsschutz der elektrischen Anlage nach DIN VDE 0100-443.

Weitere Informationen

Serie:	OVR ZP
Schutzart:	IP20
Polzahl:	4

Technische Daten und Merkmale zu ABB 2CTB815799R1600 OVR ZP+ 3N 7.5-255 SPD T1+2+3 4p TT/TNS 7.5/30kA ohne Sicherungsautomat:

Netzform DC	nein
Netzform IT	nein
Netzform TN	ja
Netzform TN-C	nein
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	4
Blitzstoßstrom (10/350 µs)	-
Höchste Dauerspannung AC	-
Höchste Dauerspannung DC	-
Nennspannung AC	-
Nennspannung DC	-
Max. PV-Spannung	-
Schutzpegel	-
Schutzpegel L-N	1,5 kV
Schutzpegel L-PE	1,5 kV
Schutzpegel N-PE	1,5 kV
Schutzpegel (DC+ - DC-)	-
Schutzpegel (DC+/DC- - PE)	-
Folgestromlöschfähigkeit	-
Spezifische Energie (W/R)	-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	-
Montageart	-
Baugröße	-
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	-
Max. Leiterquerschnitt flexibel (feindrähtig)	-
Fernsignalisierung	nein
Signalisierung am Gerät	-
Prüfklasse	-
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	nein
Spannungsschaltende Funkenstreckentechnologie	nein
Überstromgeschützter Spannungsabgriff	nein
Schutzart (IP)	IP20
-	-
