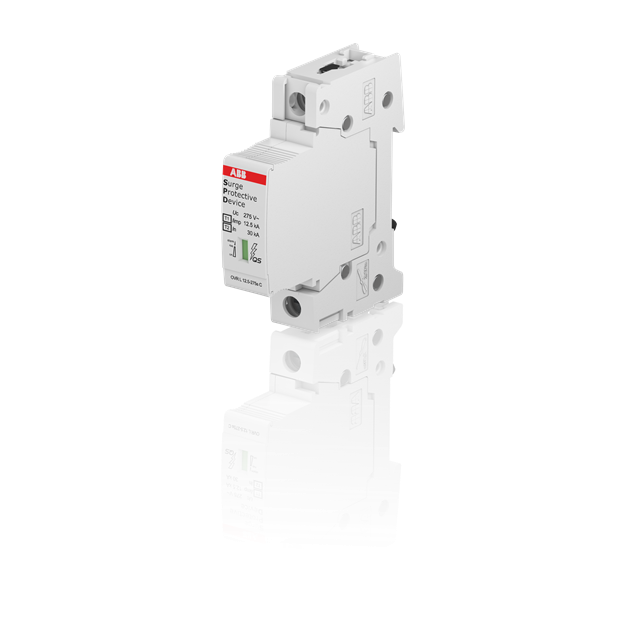

ABB 2CTB815710R1200 OVR T1-T2 12.5-275s P QS Kombi-Ableiter T1-T2 12.5kA/Pol 1polig
Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit „TS“ mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit „Reserve-Varistor“ (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.Technische Daten und Merkmale zu ABB 2CTB815710R1200 OVR T1-T2 12.5-275s P QS Kombi-Ableiter T1-T2 12.5kA/Pol 1polig:
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-C-S | nein |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Polzahl | 1 |
| Blitzstoßstrom (10/350 µs) | - |
| Höchste Dauerspannung AC | - |
| Höchste Dauerspannung DC | - |
| Nennspannung AC | - |
| Nennspannung DC | - |
| Max. PV-Spannung | - |
| Schutzpegel | - |
| Schutzpegel L-N | 1,4 kV |
| Schutzpegel L-PE | 1,4 kV |
| Schutzpegel N-PE | - |
| Schutzpegel (DC+ - DC-) | - |
| Schutzpegel (DC+/DC- - PE) | - |
| Folgestromlöschfähigkeit | - |
| Spezifische Energie (W/R) | - |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | - |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | - |
| Montageart | - |
| Baugröße | 1 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | - |
| Max. Leiterquerschnitt flexibel (feindrähtig) | - |
| Fernsignalisierung | nein |
| Signalisierung am Gerät | - |
| Prüfklasse | - |
| Integrierte Vorsicherung | nein |
| Energetisch koordinierte Schutzwirkung zum Endgerät | nein |
| Spannungsschaltende Funkenstreckentechnologie | nein |
| Überstromgeschützter Spannungsabgriff | nein |
| Schutzart (IP) | IP20 |
| - | - |
