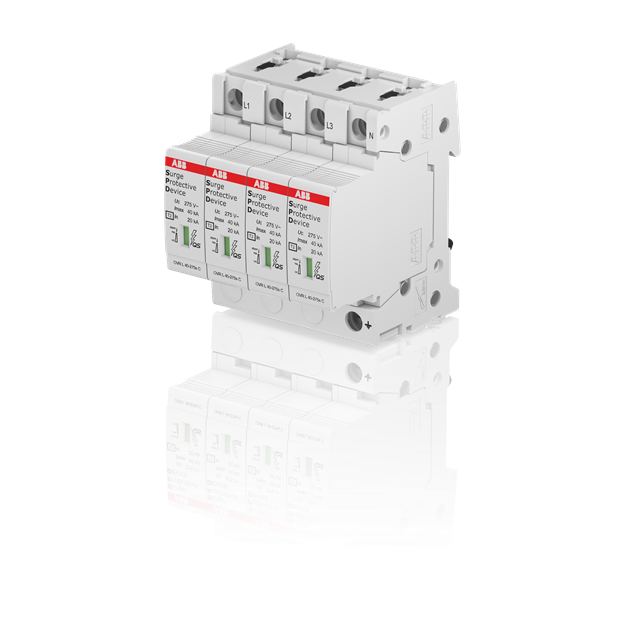

ABB 2CTB815704R2300 OVR T2 4L 40-275s P QS SPD T2 mit Reservevar 230/400V TNS 4P

Artikelnummer: 2CTB815704R2300 ABB-2CTB815704R2300_3660308525345
Hersteller: ABB
EAN: 3660308525345

UVP: 482,31 €

222,38 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CTB815704R2300 OVR T2 4L 40-275s P QS SPD T2 mit Reservevar 230/400V TNS 4P

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Die Varianten mit „Reserve-Varistor“ (s) bieten dadurch einen zusätzlichen Schutz der elektrischen Anlage, dass am Lebensdauerende die Überspannungs-Schutzeinrichtung nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen Varistor ein Basisschutz garantiert und die Anlage somit bis zum Austausch des Überspannungsschutzmodul weiterhin geschützt ist. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.

Weitere Informationen

Serie:	T2

Technische Daten und Merkmale zu ABB 2CTB815704R2300 OVR T2 4L 40-275s P QS SPD T2 mit Reservevar 230/400V TNS 4P:

Netzform DC	nein
Netzform IT	nein
Netzform TN	ja
Netzform TN-C	nein
Netzform TN-C-S	ja
Netzform TN-S	ja
Netzform TT	nein
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	4
Nennableitstoßstrom (8/20)	20 kA
Max. Ableitstoßstrom (8/20)	20 kA
Nennspannung AC	230 V
Nennspannung DC	-
Höchste Dauerspannung AC	275 V
Höchste Dauerspannung DC	-
Max. PV-Spannung	-
Schutzpegel	1,4 kV
Schutzpegel L-N	2,8 kV
Schutzpegel N-PE	1,4 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	125 A
Kurzschlussfestigkeit (Isccr)	100 kA
Integrierter Kurzschlussschutz	nein
Integrierter Kurzschlussschutz selektiv zur Sicherung gG	-
Integrierte Vorsicherung	nein
Leckstromfrei	nein
Montageart	sonstige
Baugröße	4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Mit Fernmeldekontakt	nein
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	ja
Schutzart (IP)	IP20
-	-
