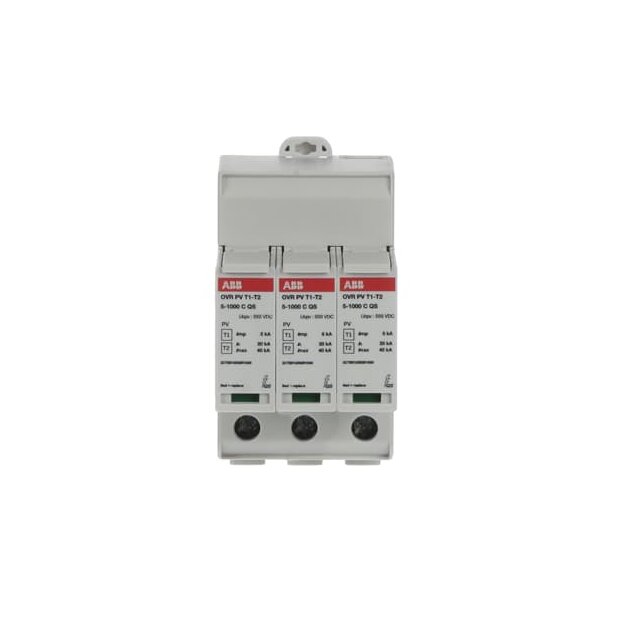

ABB 2CTB812050R1000 OVR PV T1-T2 5-1.000 P QS SPD Typ 1+2 geprüft 5 kA

Artikelnummer: 2CTB812050R1000 ABB-2CTB812050R1000_4053546034615
Hersteller: ABB
EAN: 4053546034615

UVP: 403,59 €

186,09 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CTB812050R1000 OVR PV T1-T2 5-1.000 P QS SPD Typ 1+2 geprüft 5 kA

Ersatzmodule für Überspannungs-Schutzeinrichtung OVR PV T2 mit Funktionsanzeige. Sie sind nach IEC 61643-31, DIN EN 50539-11 und UL 1449 5th Ed Typ 2 geprüft. Die Anwendung ist speziell auf der DC-Seite von Photovoltaik-Anlagen.

Weitere Informationen

Serie:	OVR PV T1-T2

Technische Daten und Merkmale zu ABB 2CTB812050R1000 OVR PV T1-T2 5-1.000 P QS SPD Typ 1+2 geprüft 5 kA:

Netzform DC	ja
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	nein
Netzform TT	nein
Netzform sonstige	nein
Anzahl der Leiter (ohne Erde)	2
Nennableitstoßstrom (8/20)	20 kA
Max. Ableitstoßstrom (8/20)	20 kA
Nennspannung AC	-
Nennspannung DC	1000 V
Höchste Dauerspannung AC	1100 V
Höchste Dauerspannung DC	1000 V
Max. PV-Spannung	1000 V
Schutzpegel	3,8 kV
Schutzpegel L-N	-
Schutzpegel N-PE	-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	10 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	-
Kurzschlussfestigkeit (Isccr)	11 kA
Integrierter Kurzschlussschutz	nein
Integrierter Kurzschlussschutz selektiv zur Sicherung gG	-
Integrierte Vorsicherung	nein
Leckstromfrei	nein
Montageart	sonstige
Baugröße	3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Mit Fernmeldekontakt	nein
Signalisierung am Gerät	optisch
Prüfklasse Typ 2	ja
Schutzart (IP)	IP20
-	-

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
