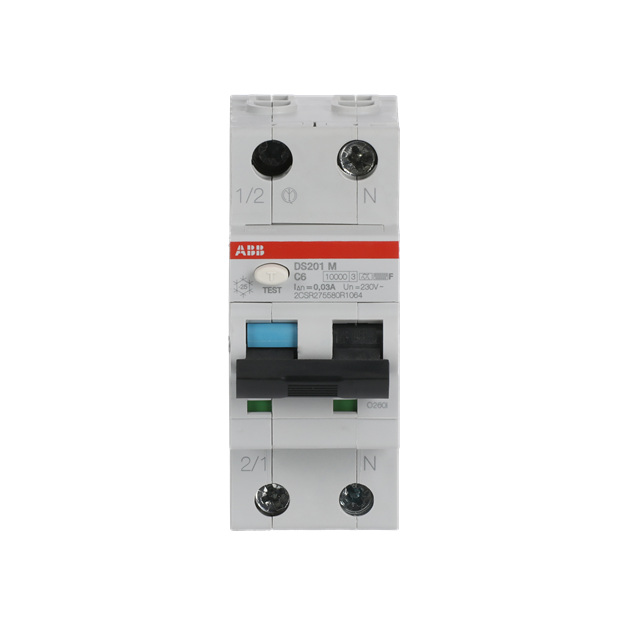

ABB 2CSR275580R1064 DS201MF-C6/0 03 FI/LS-Schalter 10kA 1P+N Typ F C 6 30mA

Artikelnummer: 2CSR275580R1064 ABB-2CSR275580R1064_8012542580416
Hersteller: ABB
EAN: 8012542580416

UVP: 354,86 €

216,82 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSR275580R1064 DS201MF-C6/0 03 FI/LS-Schalter 10kA 1P+N Typ F C 6 30mA

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21), DIN EN 62423 (VDE 0664-40). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Die DS201 MF sind mischfrequenzsensitiv speziell für einphasige elektronische Verbraucher mit Frequenzumrichtern, mit einem Frequenzbereich von 1 - 1.000 Hz zur Erfassung des Fehlerstroms. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 10 kA. RCBO DS201 MF Typ F ist 1-polig geschützt (LS), 2-polig schaltend.

Weitere Informationen

Serie:	DS201 M
Auslösecharakteristik:	F
Bemessungsstrom:	6 A
Auslösestrom:	0,03 A

Technische Daten und Merkmale zu ABB 2CSR275580R1064 DS201MF-C6/0 03 FI/LS-Schalter 10kA 1P+N Typ F C 6 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	240 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	6 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	F
Energiebegrenzungsklasse	3
Verlustleistung	2,6 W
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsabschaltvermögen nach IEC 60947-2	15 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	10 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	0 kA
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	-
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
-	-

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
