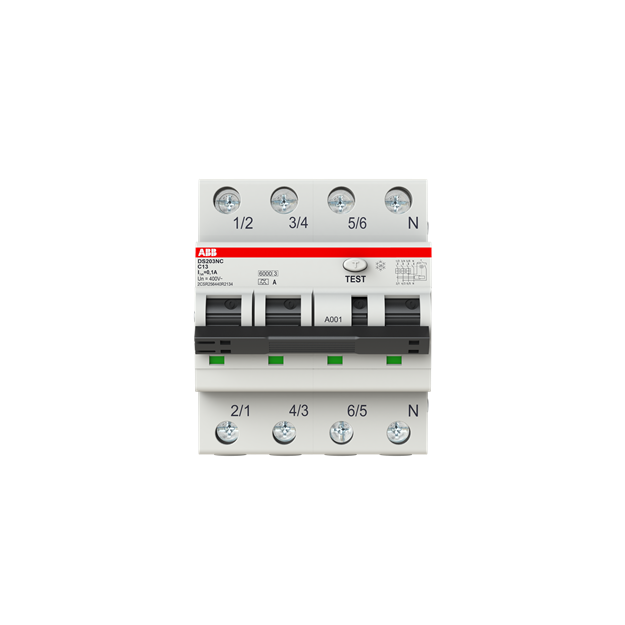

ABB 2CSR256440R2134 DS203NC C13 APR100 FI/LS-Schalter Icn = 6.000 A nach IEC/EN 61009-1

Artikelnummer: 2CSR256440R2134 ABB-2CSR256440R2134_8012542180029
Hersteller: ABB
EAN: 8012542180029

UVP: 523,54 €

321,00 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSR256440R2134 DS203NC C13 APR100 FI/LS-Schalter Icn = 6.000 A nach IEC/EN 61009-1

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von drei Einphasen- oder Dreiphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009-1 (VDE 0664-20). Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den DS203NC fit für den weltweiten Einsatz. Bemessungsschaltvermögen Icn = 6.000 A nach IEC/EN 61009-1 (VDE 0664-20) für RCDs (Fehlerstrom-Schutzeinrichtungen) in Wohnbau und ähnliche Anwendungen, Icu = 10 kA nach IEC/EN 60947-2 (VDE 0660-101) für MCBs (LS) in Industrieanwendungen. RCBO DS203NC A Typ A ist 3-polig geschützt (LS), 4-polig schaltend und kann in Dreiphasennetzen mit bzw. ohne N-Leiter eingesetzt werden. Typ A AP-R: Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.

Weitere Informationen

Serie:	DS203NC
Auslösecharakteristik:	A
Bemessungsstrom:	13 A
Auslösestrom:	0,1 A

Technische Daten und Merkmale zu ABB 2CSR256440R2134 DS203NC C13 APR100 FI/LS-Schalter Icn = 6.000 A nach IEC/EN 61009-1:

Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	3
Bemessungsspannung	415 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	13 A
Bemessungsfehlerstrom	0,1 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Verlustleistung	7,2 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Unterputzmontage	nein
Fehlauslöseschutz	ja
Schutzart (IP)	IP2X
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
-	-
