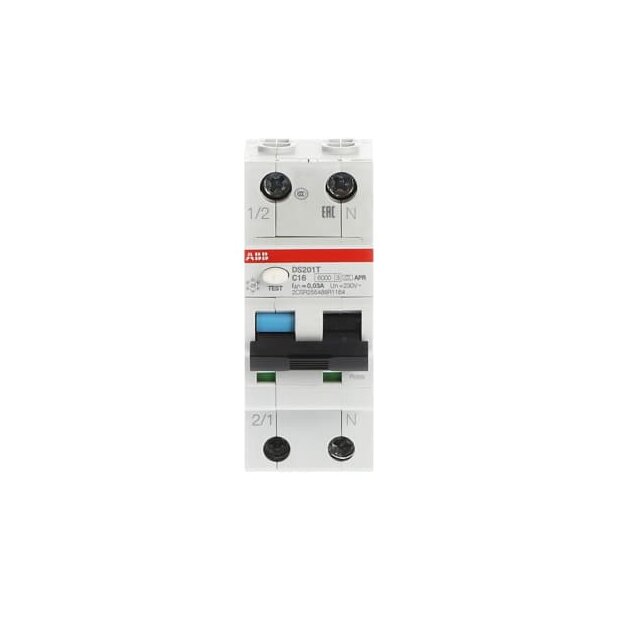

ABB 2CSR255488R1164 DS201AT-C16/0 03AP-R FI/LS-Schalter 6kA 1P+N Typ A kurzzeitverzögert Bahn C16 30mA

Artikelnummer: 2CSR255488R1164 ABB-2CSR255488R1164_8012542565017
Hersteller: ABB
EAN: 8012542565017

UVP: 446,07 €

273,55 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSR255488R1164 DS201AT-C16/0 03AP-R FI/LS-Schalter 6kA 1P+N Typ A kurzzeitverzögert Bahn C16 30mA

FI/LS-Schalter (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤30 mA) und Brand-schutz (mit IΔn ≤300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1, IEC/EN 61009-2-1. Die Bestimmungen nach DIN EN 45545 (Brand- und Rauchschutznorm) R22-R26 und die Kategorie 1 - Klasse A und Klasse B nach IEC 61373 (Schock- und Vibrationsfestigkeit) machen den DS201 AT für den Einsatz in Schienenfahrzeugen möglich. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Die Zulassungen sind: CCC (China), RCM (Australien). Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Bemessungsschaltvermögen nach IEC/EN 61009 Icn = 6 kA (nach Industrienorm IEC/EN 60947-2 Icu = 10 kA). RCBO DS201 AT (Traction) Typ A ist 1-polig geschützt (LS), 2-polig schaltend.

Weitere Informationen

Serie:	DS201T
Bemessungsstrom:	16 A
Auslösestrom:	0,03 A

Technische Daten und Merkmale zu ABB 2CSR255488R1164 DS201AT-C16/0 03AP-R FI/LS-Schalter 6kA 1P+N Typ A kurzzeitverzögert Bahn C16 30mA:

Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsstrom	16 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	sonstige
Energiebegrenzungsklasse	3
Verlustleistung	4,5 W
Bemessungsabschaltvermögen nach EN 61009	6 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	3 kA
Spannungsart	AC
Frequenz	50/60 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	2
Einbautiefe	35 mm
Unterputzmontage	nein
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	-
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
-	-
