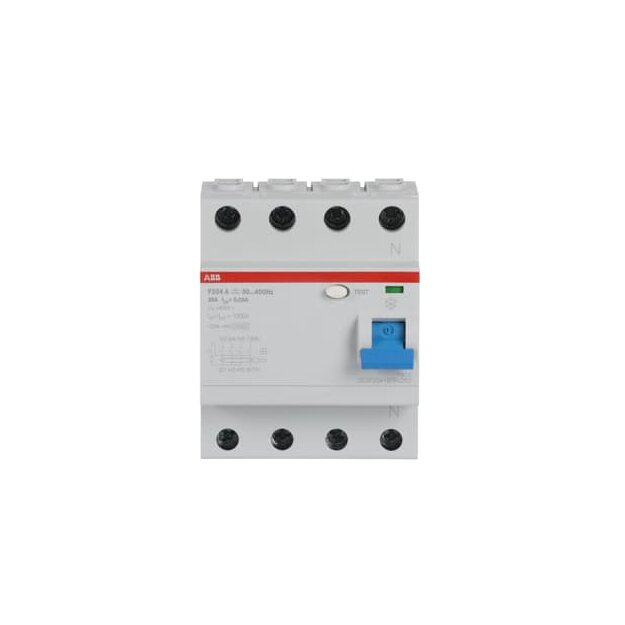

ABB 2CSF204197R1250 F204A-25/0 03/400H FI-Schutzschalter 4P Typ A 25A 30mA 400Hz

Artikelnummer: 2CSF204197R1250 ABB-2CSF204197R1250_8012542968603
Hersteller: ABB
EAN: 8012542968603

UVP: 578,52 €

319,78 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSF204197R1250 F204A-25/0 03/400H FI-Schutzschalter 4P Typ A 25A 30mA 400Hz

F200 Typ A (50...400 Hz) für Sonderfrequenzen z.B. in Industrienetzen 200 Hz, 400 Hz Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die Fehlerstrom- Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Ströme mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543. Einsatzgebiete sind Gewerbe- und Industrieanwendungen z.B. in Industrienetzen mit 200 Hz oder 400 Hz. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Vorteile: Durch eine Erhöhung der Frequenz wird der magnetische Widerstand des Ringkern-Stromwandlers von Standard-RCCBs erhöht. Hierdurch erreicht der Wert des steigenden Betriebsfehlerstroms bei 400 Hz Werte, die dreimal bzw. um ein vielfaches größer sind als die Werte des Fehlerstroms bei 50 Hz. Der RCCB F200 400 Hz garantiert Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA), wenn man bedenkt, dass der Betriebsfehlerstrom nicht mit der Netzfrequenz ansteigt.

Weitere Informationen

Serie:	F200
Polzahl:	4
Auslösecharakteristik:	A
Produktgruppe:	Fehlerstrom-Schutzschalter
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB 2CSF204197R1250 F204A-25/0 03/400H FI-Schutzschalter 4P Typ A 25A 30mA 400Hz:

Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Bemessungsfehlerstrom	0,03 A
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	-
Montageart	DIN-Schiene
Fehlerstrom-Typ	A
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	nein
Kurzschlussfestigkeit (Icw)	-
Stoßstromfestigkeit	-
Spannungsart	-
Mit Verriegelungsvorrichtung	ja
Frequenz	sonstige
Zusatzeinrichtungen möglich	ja
Schutzart (IP)	IP20
Breite in Teilungseinheiten	4
Einbautiefe	69 mm
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
RAL-Nummer (ähnlich)	-
Explosionsgeschützt	nein
-	-
