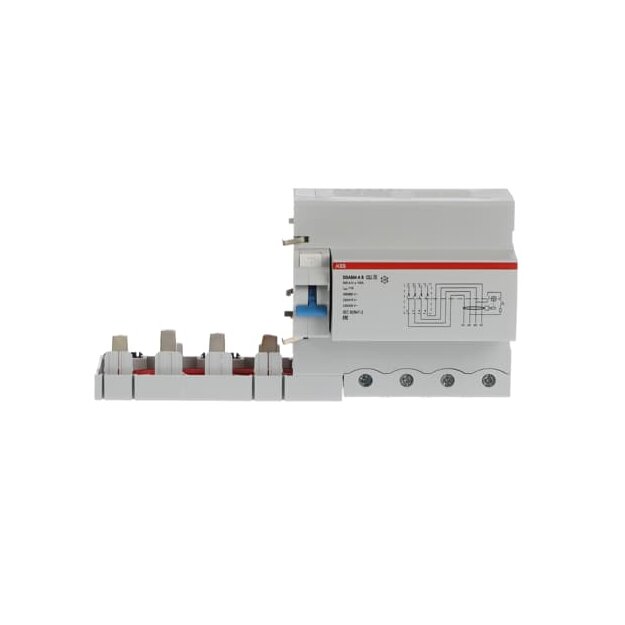

ABB 2CSB804201R5000 DDA804AS-100/1 FI-Block für S804 4P Typ A 100A 1A selektiv

Artikelnummer: 2CSB804201R5000 ABB-2CSB804201R5000_8012542547235
Hersteller: ABB
EAN: 8012542547235

UVP: 903,39 €

499,95 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSB804201R5000 DDA804AS-100/1 FI-Block für S804 4P Typ A 100A 1A selektiv

Der FI-Block (RCU) ist zur kundenseitigen Montage mit Hochleistungs-Sicherungsautomaten der Baureihe S800. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden. Sie gewährleisten Schutz von 2P, 3P oder 4P-Stomkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit I∆n ≤ 300 mA). Sie erfüllen die Produktnorm IEC/EN 60947-2. Einsatzgebiete sind Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit gegen ungewolltes Auslösen mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 5000 A. Selektivität mit nachgeschalteten Geräten mit einem kleineren Bemessungsfehlerstrom von z.B. 30 mA.

Weitere Informationen

Serie:	DDA800
Polzahl:	4
Auslösecharakteristik:	A
Auslösestrom:	1 A

Technische Daten und Merkmale zu ABB 2CSB804201R5000 DDA804AS-100/1 FI-Block für S804 4P Typ A 100A 1A selektiv:

Nennspannung	230 V
Nennspannung	690 V
Nennstrom	100 A
Bemessungsfehlerstrom einstellbar	nein
Bemessungsfehlerstrom	1 A
Max. Verzögerungszeit	-
Verzögerungszeit einstellbar	nein
Polzahl	4
Fehlerstrom-Typ	A
Stoßstromfestigkeit	5 kA
Frequenz	50/60 Hz
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Verlustleistung	10,5 W
Anschließbarer Leiterquerschnitt eindrähtig	6 mm²
Anschließbarer Leiterquerschnitt eindrähtig	50 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	70 mm²
Fehlauslöseschutz	ja
Mit Verriegelungsvorrichtung	nein
Schutzart (IP)	IP2X
Verschmutzungsgrad	-
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	60 °C
-	-
