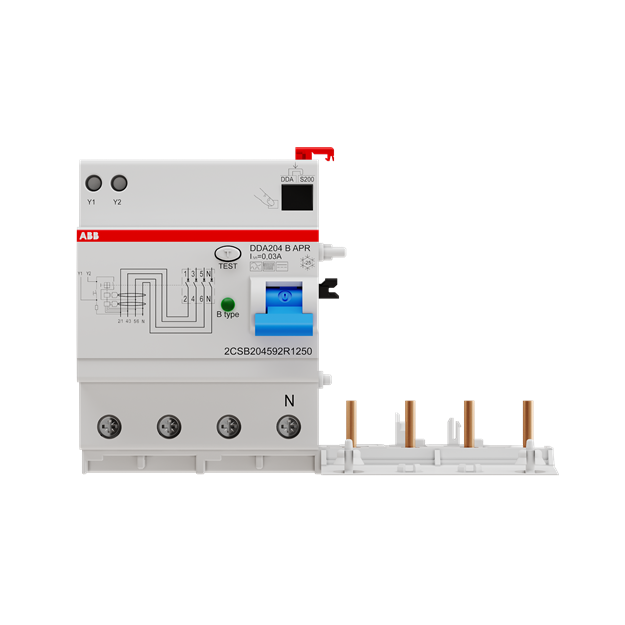

ABB 2CSB204592R1250 DDA204 B APR 25/0 03 FI-Block für S204 4P allstromsensitiv 25A 30mA

Artikelnummer: 2CSB204592R1250 ABB-2CSB204592R1250_8012542732228
Hersteller: ABB
EAN: 8012542732228

UVP: 1.316,97 €

727,85 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSB204592R1250 DDA204 B APR 25/0 03 FI-Block für S204 4P allstromsensitiv 25A 30mA

DDA200 Typ B AP-R für glatte Gleichfehlerströme allstromsensitiv, 10 ms kurzzeitverzögert, stoßstromfest 3 kA Der FI-Block (RCU) ist zur kundenseitigen Montage mit Sicherungsautomaten der Baureihe S200, S300. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 10 mA gegen Erde, sowie glatten Gleichfehlerströmen im Frequenzbereich von 0...1 kHz. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20) Anhang G, IEC/EN 61009-2-1, DIN EN 62423 (VDE 0664-40). Einsatzgebiete sind vorwiegend Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität bietet eine hohe Anlagenverfügbarkeit, dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung.

Weitere Informationen

Serie:	DDA200
Polzahl:	4
Auslösestrom:	0,03 A
Auslösecharakteristik:	B

Technische Daten und Merkmale zu ABB 2CSB204592R1250 DDA204 B APR 25/0 03 FI-Block für S204 4P allstromsensitiv 25A 30mA:

Nennspannung	230 V
Nennspannung	400 V
Nennstrom	25 A
Bemessungsfehlerstrom einstellbar	nein
Bemessungsfehlerstrom	0,03 A
Max. Verzögerungszeit	-
Verzögerungszeit einstellbar	nein
Polzahl	4
Fehlerstrom-Typ	B
Stoßstromfestigkeit	3 kA
Frequenz	50/60 Hz
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	3 W
Anschließbarer Leiterquerschnitt eindrähtig	16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
Fehlauslöseschutz	ja
Mit Verriegelungsvorrichtung	ja
Schutzart (IP)	IP2X
Verschmutzungsgrad	-
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
-	-
