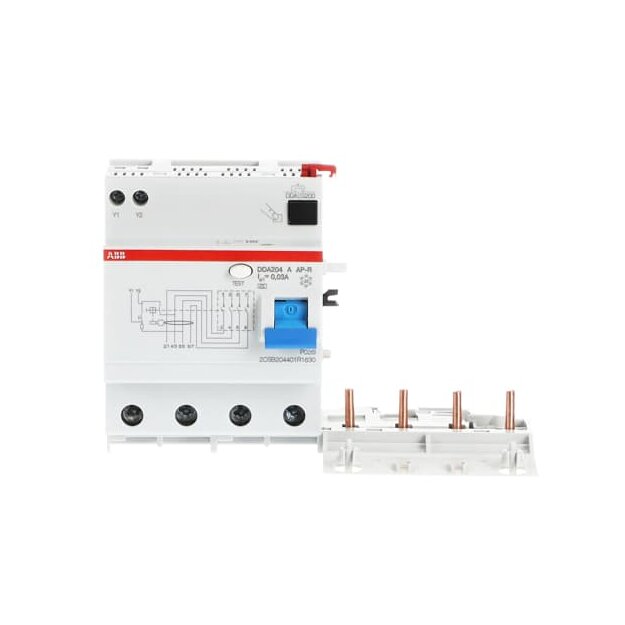

ABB 2CSB204401R1630 DDA204A-63/0 03AP-R FI-Block für S204 4P Typ A 63A 30mA kurzzeitverzögert

Artikelnummer: 2CSB204401R1630 ABB-2CSB204401R1630_8012542801603
Hersteller: ABB
EAN: 8012542801603

UVP: 772,19 €

477,93 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSB204401R1630 DDA204A-63/0 03AP-R FI-Block für S204 4P Typ A 63A 30mA kurzzeitverzögert

Der FI-Block (RCU) ist zur kundenseitigen Montage mit Sicherungsautomaten der Baureihe S200, S300. Die daraus folgende FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von 1P+N, 2P, 3P, 3P+N oder 4P-Stromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Brandschutz (mit I∆n ≤ 300 mA). Sie erfüllen die Produktnorm IEC/EN 61009 Anhang G. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Optimaler Kompromiss zwischen Sicherheit und Betriebskontinuität dank der Störfestigkeit mit Stoßstromfestigkeit (Stoßstromform 8/20 μs) = 3.000 A gegen ungewolltes Auslösen und 10 ms Kurzzeitverzögerung. Das Bemessungsschaltvermögen beträgt bei Anbau von MCB S200 6 kA, S200 M 10 kA, S300 P 25 kA.

Weitere Informationen

Serie:	DDA200
Polzahl:	4
Auslösecharakteristik:	A
Auslösestrom:	0,03 A

Technische Daten und Merkmale zu ABB 2CSB204401R1630 DDA204A-63/0 03AP-R FI-Block für S204 4P Typ A 63A 30mA kurzzeitverzögert:

Nennspannung	230 V
Nennspannung	400 V
Nennstrom	63 A
Bemessungsfehlerstrom einstellbar	nein
Bemessungsfehlerstrom	0,03 A
Max. Verzögerungszeit	-
Verzögerungszeit einstellbar	nein
Polzahl	4
Fehlerstrom-Typ	A
Stoßstromfestigkeit	3 kA
Frequenz	50/60 Hz
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Verlustleistung	7,6 W
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Fehlauslöseschutz	ja
Mit Verriegelungsvorrichtung	ja
Schutzart (IP)	IP2X
Verschmutzungsgrad	-
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
-	-
