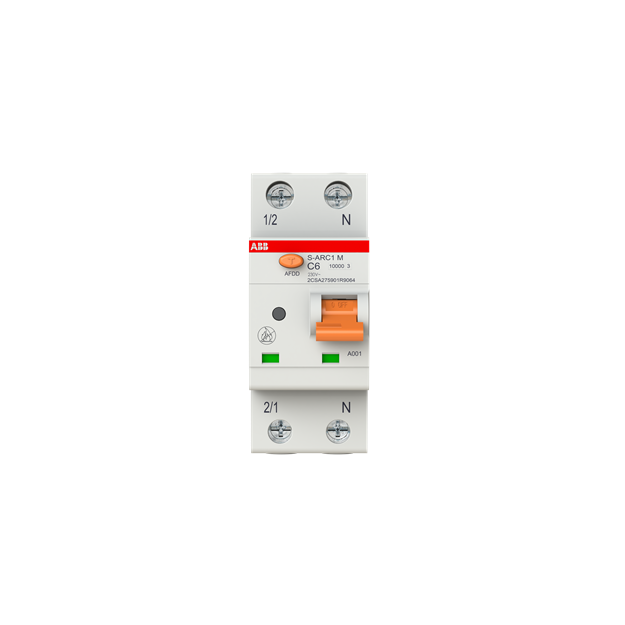

ABB 2CSA275901R9064 AFDD+LS S-ARC1M-C6 10kA 1P+N 2TE Fehlerlichtbogen-Schutzeinrichtung + LS

Artikelnummer: 2CSA275901R9064 ABB-2CSA275901R9064_8012542339816
Hersteller: ABB
EAN: 8012542339816

UVP: 323,62 €

197,39 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSA275901R9064 AFDD+LS S-ARC1M-C6 10kA 1P+N 2TE Fehlerlichtbogen-Schutzeinrichtung + LS

Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 60898-1 (VDE 0641-11) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420. Verpflichtende Einsatzgebiete nach der DIN VDE 01000 sind in einphasigen Wechselspannungssystemen mit In ≤ 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung. Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen. LED Indikator, um die Ursache der Auslösung zu identifizieren. Einspeisung von oben oder unten beliebig, Querverdrahtung z.B. zu FI-Schutzschalter im hinteren Klemmenbereich möglich. Zubehör des System pro M compact® anbaubar. Bemessungsschaltvermögen nach IEC/EN 60898-1 Icn=6kA. AFDD+MCB S-ARC1 ist 1polig geschützt (LS), 2polig schaltend.

Weitere Informationen

Serie:	S-ARC1 M
Polzahl:	2
Bemessungsstrom:	6 A

Technische Daten und Merkmale zu ABB 2CSA275901R9064 AFDD+LS S-ARC1M-C6 10kA 1P+N 2TE Fehlerlichtbogen-Schutzeinrichtung + LS:

Auslösecharakteristik	C
Polzahl	2
Bemessungsstrom	6 A
Bemessungsspannung	240 V
Bemessungsabschaltvermögen nach EN 60898	10 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Spannungsart	AC
Energiebegrenzungsklasse	3
Frequenz	50 Hz
Frequenz	60 Hz
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Zusatzeinrichtungen werkseitig angebaut	Brandschutzschalter
Bemessungsschaltstrom Zusatzeinrichtung	-
Bemessungsspannung Zusatzeinrichtung	-
Steuerspannungsart Zusatzeinrichtung	-
Schutzart (IP)	IP40
Baugröße nach DIN 43880	-
-	-
