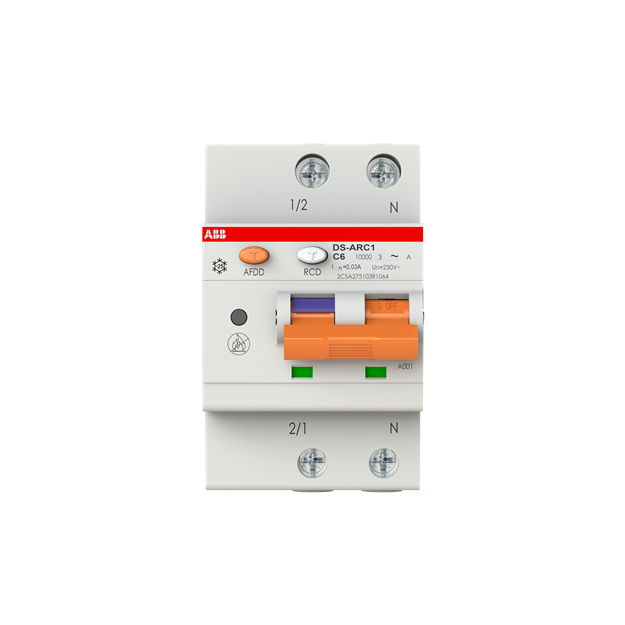

ABB 2CSA275103R1064 AFDD+FI/LS DS-ARC1MA-C6/0 03 10kA 3TE Fehlerlichtbogen-Schutzeinrichtung+FI/LS

Artikelnummer: 2CSA275103R1064 ABB-2CSA275103R1064_8012542734314
Hersteller: ABB
EAN: 8012542734314

UVP: 506,05 €

300,74 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CSA275103R1064 AFDD+FI/LS DS-ARC1MA-C6/0 03 10kA 3TE Fehlerlichtbogen-Schutzeinrichtung+FI/LS

Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit FI/LS-Schalter (RCBO) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren) und zusätzlichen Schutz (mit IΔn ≤ 30 mA). Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420. Verpflichtende Einsatzgebiete nach der DIN VDE 0100-420 sind in einphasigen Wechselspannungssystemen mit In ≤ 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung. Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen. LED Indikator, um die Ursache der Auslösung zu identifizieren. Einspeisung von oben oder unten beliebig, Querverdrahtung z.B. zu FI-Schutzschalter im hinteren Klemmenbereich möglich. Zubehör des System pro M compact® anbaubar. Bemessungsschaltvermögen nach IEC/EN 61009 Icn=10kA. AFDD+RCBO DS-ARC1M ist 1polig geschützt (LS), 2polig schaltend.

Weitere Informationen

Serie:	DS-ARC1 M
Polzahl:	2
Auslösecharakteristik:	A
Bemessungsstrom:	6 A
Auslösestrom:	0,03 A

Technische Daten und Merkmale zu ABB 2CSA275103R1064 AFDD+FI/LS DS-ARC1MA-C6/0 03 10kA 3TE Fehlerlichtbogen-Schutzeinrichtung+FI/LS:

Polzahl	2
Bemessungsspannung	240 V
Bemessungsstrom	6 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	A
Energiebegrenzungsklasse	3
Bemessungsabschaltvermögen nach EN 61009	10 kA
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Frequenz	50 Hz
Auslösecharakteristik	C
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	3
Einbautiefe	69 mm
Zusatzeinrichtungen werkseitig angebaut	-
Bemessungsschaltstrom Zusatzeinrichtung	-
Bemessungsspannung Zusatzeinrichtung	-
Steuerspannungsart Zusatzeinrichtung	-
Schutzart (IP)	IP40
-	-

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
