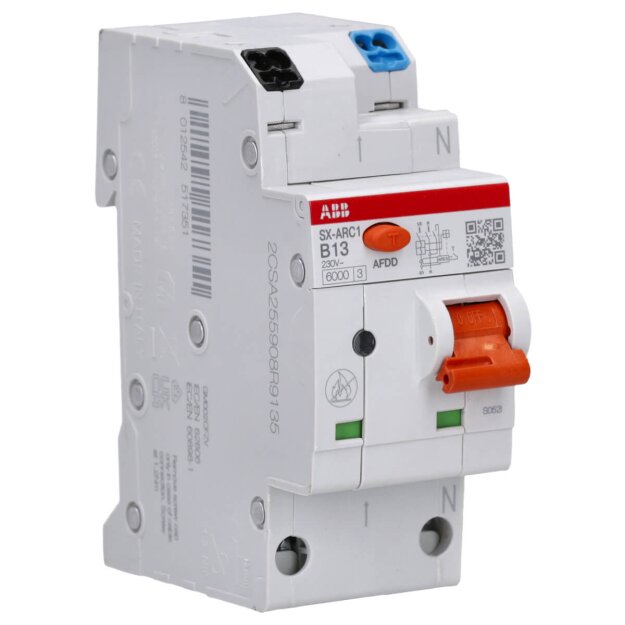

ABB 2CSA255908R9135 AFDD+LS SX-ARC1-B13 Flexline 6kA 1P+N 2TE Fehlerlichtbogen-Schutzeinrichtung + LS

ABB 2CSA255908R9135 AFDD+LS SX-ARC1-B13 Flexline 6kA 1P+N 2TE Fehlerlichtbogen-Schutzeinrichtung + LS

Artikelnummer: 2CSA255908R9135 ABB-2CSA255908R9135_8012542517351
Hersteller: ABB
EAN: 8012542517351

ABB Flexline Installationsgeräte

Alle ABB FlexLine® Geräte sind nur mit der PSX-Phasenschiene kombinierbar und ermöglichen durch Push-in-Klemmen eine bis zu 50% schnellere Installation. Dank des schlanken Designs und der Flexklemmen sparen Sie Platz im Verteiler und reduzieren den Verdrahtungsaufwand erheblich.

UVP: 278,64 €

160,27 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

FI/LS-Schalter – FI/LS-Schalter mit Kombischutz

Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 60898-1 (VDE 0641-11) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420._x000D_ Verpflichtende Einsatzgebiete nach der DIN VDE 01000 sind in einphasigen Wechselspannungssystemen mit In ? 16 A in Schlaf- oder Aufenthaltsräumen von Heimen und Tageseinrichtungen für Kinder, behinderte bzw. alte Menschen oder von barrierefreien Wohnungen sowie in Räumen oder Orten mit Feuerrisiko (mit besonderem Brandrisiko, Feuergefährdete Betriebsstätten), überwiegend/hauptsächlich aus brennbaren Baustoffen (Klassifizierung der Brennbarkeit der Baustoffe obliegt z. B. dem Hersteller vom Holzhaus), Gefährdung unersetzbarer Güter - Kulturgüter mit besonders hohem Wert und in einphasigen Endstromkreisen die elektrische Betriebsmittel in den angesprochenen Bereichen versorgen oder diese Bereiche durchqueren. Empfohlen ist der Einsatz von AFDDs in Räumen mit Schlafmöglichkeiten, Räumen oder Orten mit feuerverbreitender Struktur und Endstromkreisen mit hoher Anschlussleistung. Allgemein wird der AFDD auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen. LED-Indikator, um die Ursache der Auslösung zu identifizieren._x000D_ Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden._x000D_ Bemessungsschaltvermögen nach IEC/EN 60898-1 Icn = 6 kA._x000D_ AFDD+MCB SX-ARC1 ist 1polig geschützt (LS), 2polig schaltend.

Integrierter Personen- und Leitungsschutz in einem Gerät
Platzsparende Installation durch kompakte Bauform
Effizienter Schutz vor Fehlerströmen und Überlast
Schnelle Reaktionszeit für hohe Sicherheit
Ideal für moderne Elektroinstallationen

Weitere Informationen

Serie:	ABB Flexline SX-ARC1
Schutzart:	IP40
Polzahl:	2
Auslösecharakteristik:	B
Bemessungsstrom:	13 A

Technische Daten und Merkmale zu ABB 2CSA255908R9135 AFDD+LS SX-ARC1-B13 6kA 1P+N 2TE Fehlerlichtbogen-Schutzeinrichtung + LS:

Auslösecharakteristik	B
Polzahl	2
Bemessungsstrom	13 A
Bemessungsspannung	230 V
Bemessungsabschaltvermögen nach EN 60898	7,5 kA
Bemessungsabschaltvermögen nach IEC 60947-2	7,5 kA
Spannungsart	AC
Energiebegrenzungsklasse	3
Frequenz	50 Hz
Frequenz	60 Hz
Mitschaltender Neutralleiter	ja
Überspannungskategorie	3
Verschmutzungsgrad	2
Breite in Teilungseinheiten	2
Einbautiefe	69 mm
Zusatzeinrichtungen werkseitig angebaut	Brandschutzschalter
Bemessungsschaltstrom Zusatzeinrichtung	-
Bemessungsspannung Zusatzeinrichtung	-
Steuerspannungsart Zusatzeinrichtung	-
Schutzart (IP)	IP40
Baugröße nach DIN 43880	1
-	-
