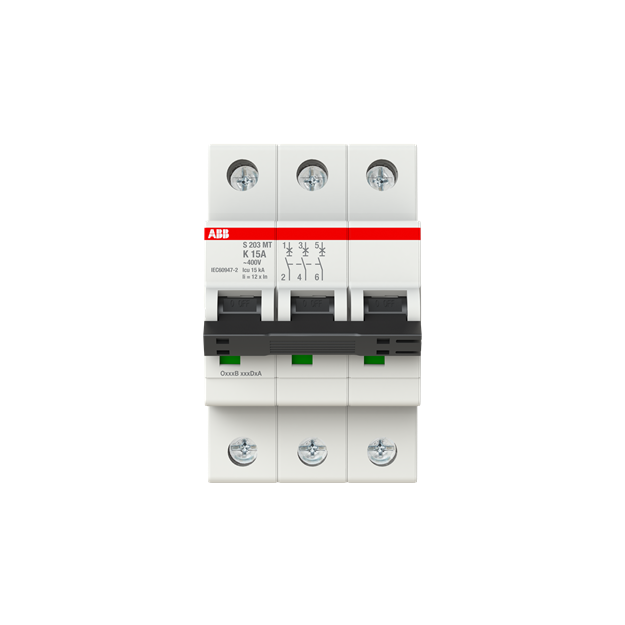

ABB 2CDS273445R0457 S203MT-K15 Sicherungsautomat K-Charakteristik 10kA 15A 3P

Artikelnummer: 2CDS273445R0457 ABB-2CDS273445R0457_4016779126670
Hersteller: ABB
EAN: 4016779126670

UVP: 167,43 €

113,35 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CDS273445R0457 S203MT-K15 Sicherungsautomat K-Charakteristik 10kA 15A 3P

Die Sicherungsautomaten der Baureihe S200MT sind speziell für das Bahnsegment geeignet und schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2, Gefahrenlevel R26/HL3 nach DIN EN 45545 und Anforderungsklasse 3 nach NF F 16-101/102 (I2-F3) sowie Kategorie 1 - Klasse A/B (montiert) nach IEC 61373. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Die reale Schaltstellungsanzeige wird über ein Sichtfenster angezeigt, auch bei blockiertem Schalthebel. Leiterquerschnitte bis zu 25 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Weitere Informationen

Serie:	S200MT
Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	15 A

Technische Daten und Merkmale zu ABB 2CDS273445R0457 S203MT-K15 Sicherungsautomat K-Charakteristik 10kA 15A 3P:

Einbautiefe	69 mm
Auslösecharakteristik	K
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	15 A
Bemessungsspannung	440 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	10 kA
Spannungsart	sonstige
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	-
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	6,6 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-40 °C
Umgebungstemperatur während des Betriebs	70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
-	-
