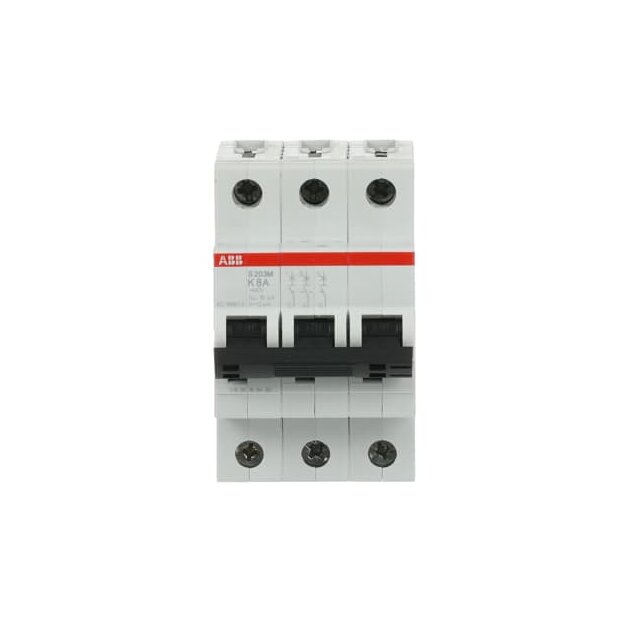

ABB 2CDS273001R0407 S203M-K8 Sicherungsautomat K-Charakteristik 10 kA 8 A 3P

Artikelnummer: 2CDS273001R0407 ABB-2CDS273001R0407_4016779601207
Hersteller: ABB
EAN: 4016779601207

UVP: 204,92 €

121,83 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CDS273001R0407 S203M-K8 Sicherungsautomat K-Charakteristik 10 kA 8 A 3P

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Weitere Informationen

Serie:	S200M
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	8 A

Technische Daten und Merkmale zu ABB 2CDS273001R0407 S203M-K8 Sicherungsautomat K-Charakteristik 10 kA 8 A 3P:

Einbautiefe	69 mm
Auslösecharakteristik	K
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	8 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	10 kA
Spannungsart	sonstige
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	15 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	4,5 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein
-	-
