ABB 2CDS251001R0805 S201-B80 Sicherungsautomat B-Charakteristik 6kA 80A 1P

Artikelnummer: 2CDS251001R0805 ABB-2CDS251001R0805_4016779916516
Hersteller: ABB
EAN: 4016779916516

UVP: 85,60 €

53,03 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

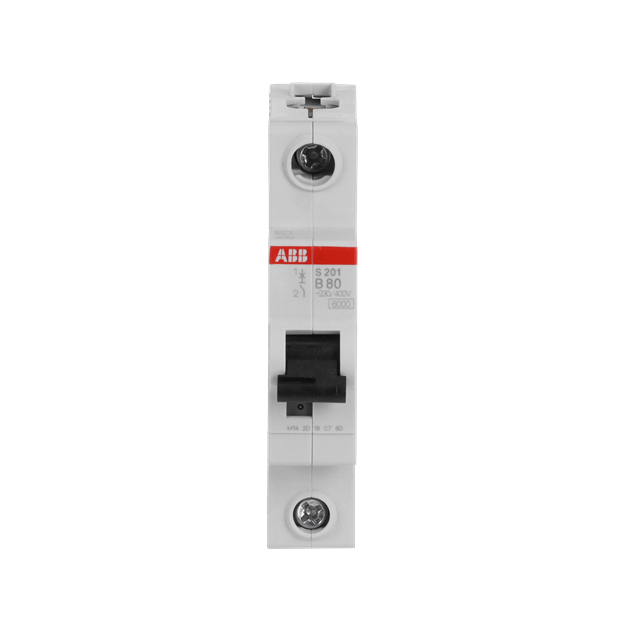

ABB 2CDS251001R0805 S201-B80 Sicherungsautomat B-Charakteristik 6kA 80A 1P

Die Sicherungsautomaten der Baureihe S 200 80A-100A schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1 und DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 50 mm2 können direkt an das Gerat über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Jedes Gerat wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Weitere Informationen

Serie:	S200 80-100A
Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	80 A

Technische Daten und Merkmale zu ABB 2CDS251001R0805 S201-B80 Sicherungsautomat B-Charakteristik 6kA 80A 1P:

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	80 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	sonstige
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	-
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	35 mm²
Anschließbarer Leiterquerschnitt eindrähtig	2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	50 mm²
Explosionsgeschützt	nein
-	-
