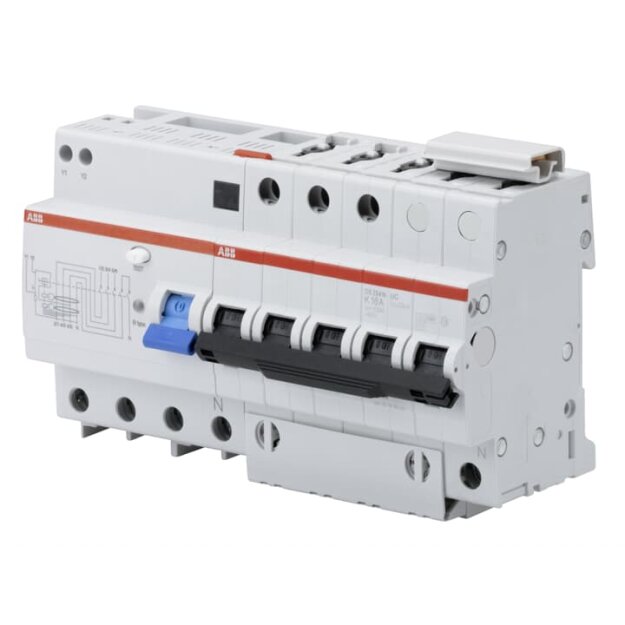

ABB 2CDR274568R1637 DS254N-UC-K63/0 03 FI/LS-Kombination Typ B 10 kA 4P/N-UC K 63 A 30 mA

Artikelnummer: 2CDR274568R1637 ABB-2CDR274568R1637_4016779907835
Hersteller: ABB
EAN: 4016779907835

UVP: 2.384,76 €

1.717,03 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CDR274568R1637 DS254N-UC-K63/0 03 FI/LS-Kombination Typ B 10 kA 4P/N-UC K 63 A 30 mA

FI/LS-Kombinationen (RCBOs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Die FI/LS-Kombinationen der Baureihe DS250N-UC gewährleisten Schutz bei sinusförmigen Wechselströmen, pulsierenden Strömen gegen Erde und glatten Gleichfehlerströmen mit unterschiedlichsten (Hoch-/)Frequenzen. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit IΔn ≤ 30 mA) und Schutz vor elektisch gezündeten Bränden (mit IΔn ≤ 300 mA). Sie erfüllen die Produktnormen für Typ A DIN EN 61009-1 (VDE 0664-20) Anhang G und Typ B DIN EN 60947-2 (VDE 0660-101). Die Baureihe DS250N-UC sind spezielle FI/LS-Kombinationen für den Einsatz im Bereich von Gleichstrom-Nahverkehrsbahnen, insbesondere innerhalb des Oberleitungsbereichs. Sie wurden in Anlehnung an die obigen Produktnormen entwickelt und entsprechen exakt den Empfehlungen der VDV-Schrift 509 (10/08): „Einsatz von Fehlerstrom(FI)-Schutzschaltungen in elektrischen Energieanlagen von Gleichstrom-Nahverkehrsbahnen“. Die DS250N-UC bestehen aus einem allstromsensitiven FI-Block (Typ B) und einem LS-Teil aus ein bzw. drei Außenleiterpolen in AC-Ausführung sowie zwei gegenläufig geschalteten Neutralleiterpolen in UC-Ausführung – für die polaritätsunabhängige Abschaltung von Gleichströme (N-UC: N Pol für Universal Current). Somit können die hohen Ausgleichs-Gleichströme zwischen dem Neutralleiter des allgemeinen Netzes und der DC-Erde (dem Rückleiter des Gleichstrom-Bahnnetzes) – oder umgekehrt – sicher abgeschaltet werden.

Weitere Informationen

Bemessungsfehlerstrom:	0,03 A
Fehlerstrom-Typ:	B

Technische Daten und Merkmale zu ABB 2CDR274568R1637 DS254N-UC-K63/0 03 FI/LS-Kombination Typ B 10 kA 4P/N-UC K 63 A 30 mA :

Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	4
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	-
Bemessungsstrom	63 A
Bemessungsfehlerstrom	0,03 A
Fehlerstrom-Typ	B
Energiebegrenzungsklasse	3
Verlustleistung	20,8 W
Bemessungsabschaltvermögen nach EN 61009	-
Bemessungsabschaltvermögen nach IEC 60947-2	10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1	-
Abschaltcharakteristik	unverzögert
Stoßstromfestigkeit	3 kA
Spannungsart	AC/DC
Frequenz	sonstige
Auslösecharakteristik	K
Mitschaltender Neutralleiter	-
Mit Verriegelungsvorrichtung	-
Überspannungskategorie	3
Verschmutzungsgrad	2
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Breite in Teilungseinheiten	9
Einbautiefe	157,5 mm
Unterputzmontage	-
Fehlauslöseschutz	-
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
-	-
