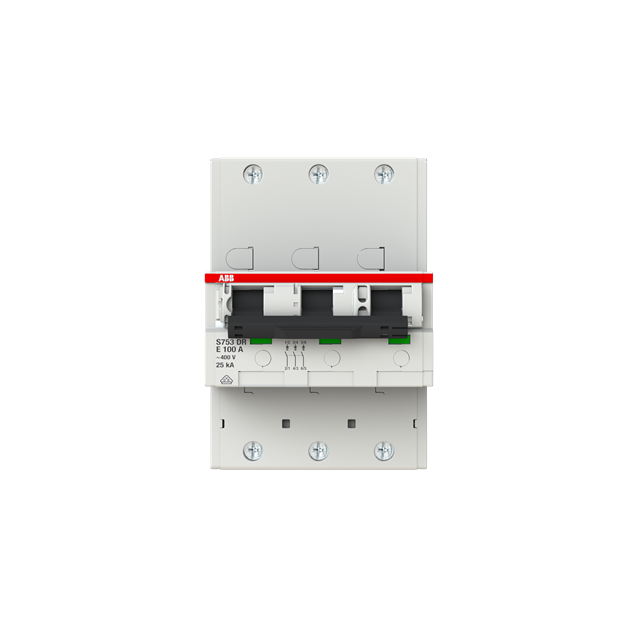

ABB 2CDH783010R0822 S753DR-E 100 selektiver Haupt-LS SHU E-Char.25kA100A3P

ABB 2CDH783010R0822 S753DR-E 100 selektiver Haupt-LS SHU E-Char.25kA100A3P

Artikelnummer: 2CDH783010R0822 ABB-2CDH783010R0822_4016779879651
Hersteller: ABB
EAN: 4016779879651

UVP: 795,93 €

575,87 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CDH783010R0822 S753DR-E 100 selektiver Haupt-LS SHU E-Char.25kA100A3P

Die S750DR in 80 und 100A sind selektive Haupt-Leitungsschutzschalter (SHSchalter) VDE zertifiziert nach IEC / EN 60947-2 und werden als Gruppen- oder Vorsicherungsautomat anstelle von NH-Sicherungen oder anderen Überstrom-Schutzorganen in Hauptverteilungen oder Schaltanlagen eingesetzt. Sie bieten eine vollständige Selektivität für vor und nachgeschaltete Schutzvorrichtungen aufgrund der einzigartigen Energiebegrenzung im Fehlerfall. Der S750DR braucht keinen Neutralleiteranschluss, sie sind spannungsunabhängig. Weder für das Ein- oder Ausschalten noch für die Schutzfunktion ist eine Hilfsenergie erforderlich. Der Aufbau stellt die zuverlässige Erfüllung der Schutzfunktion sicher, unabhängig von Netzstörungen oder Netzform. Der S750DR ist für Hutschienenbefestigung vorgesehen. Die 3-poligen Geräte können mittels dem Sammelschienenadapter S750DR-QA auf ein 40mm Sammelschienen-System gesetzt werden. Anwendung: Zweckbau, Industrie, sicherheitsrelevante Bereiche und zur Sicherstellung einer hohen Anlagenverfügbarkeit. Beispielsweise in baulichen Anlagen für Menschenansammlungen (DIN VDE 0100-718) und in medizinisch genutzten Bereichen (DIN VDE 0100-710).

Weitere Informationen

Serie:	S750DR
Schutzart:	IP20
Polzahl:	3
Bemessungsstrom:	100 A

Technische Daten und Merkmale zu ABB 2CDH783010R0822 S753DR-E 100 selektiver Haupt-LS SHU E-Char.25kA100A3P:

Auslösecharakteristik	sonstige
Polzahl	3
Bemessungsstrom	100 A
Bemessungsspannung	-
Bemessungsisolationsspannung Ui	690 V
Bemessungsabschaltvermögen	25 kA
Mitschaltender Neutralleiter	-
Frequenz	-
Überspannungskategorie	4
Verschmutzungsgrad	3
Bemessungsstoßspannungsfestigkeit	-
Montageart	DIN-Schiene
Schutzart (IP)	IP20
Baugröße nach DIN 43880	3
-	-

Montageanweisung

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
