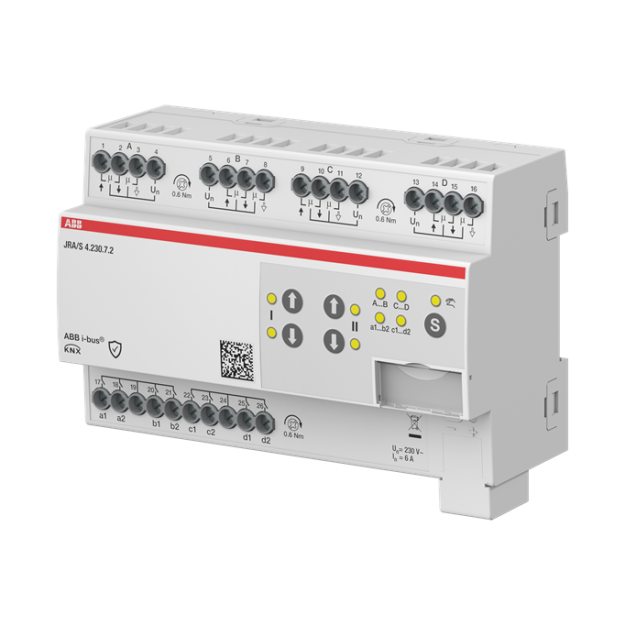

ABB 2CDG110294R0011 JRA/S4.230.7.2 Jalousieaktoren 4fach Fahrzeitermittlung
Für die Steuerung von unabhängigen 230 V AC-Motoren über ABB i-bus® KNX. Die Geräte sind für die Positionierung von Jalousien, Rollläden, Markisen und anderen Beschattungs-produkten sowie für die Steuerung von Türen, Fenstern und Lüftungsklappen konzipiert. Zusätzliche Hilfsspannung ist nicht benötigt. Das Gerät kann für Jalousien mit Arbeits-/3-End-Positionsschaltern verwendet werden und verfügt über einen zusätzlichen Abwärtskontakt zur Ansteuerung der jeweiligen Motoren. Die Laufzeiten des Motors werden über die Stromerkennung automatisch erkannt. Zusätzlich verfügt das Gerät über 2 Binäreingänge (Contact Scanning) pro Ausgang, für den Anschluss von herkömmlichen Schaltern oder Tastern zur direkten Steuerung des Aufhängens. Das Gerät ist so vorkonfiguriert, dass die jeweiligen Eingänge direkt den Ausgängen zugeordnet wer-den. Zum Schutz des Motors sind die Ausgangskontakte elektromechanisch gegeneinander verriegelt. An der Vorderseite des Gerätes befinden sich Taster, um die Ausgänge z.B. während der Inbetriebnah-me zu steuern. Der aktuelle Status des Ausgangs wird über LEDs angezeigt, wenn der Ausgang ausge-wählt ist Produktreihe: KNXTechnische Daten und Merkmale zu ABB 2CDG110294R0011 JRA/S4.230.7.2 Jalousieaktoren 4fach Fahrzeitermittlung:
| Bussystem KNX | ja |
| Bussystem KNX-RF (Funk) | nein |
| Bussystem Funkbus | nein |
| Bussystem LON | nein |
| Bussystem Powernet | nein |
| Andere Bussysteme | ohne |
| Funk bidirektional | - |
| Montageart | REG |
| Breite in Teilungseinheiten | 8 |
| Mit Busankopplung | nein |
| Busmodul abnehmbar | nein |
| Vor Ort-/Handbedienung | - |
| Mit LED-Anzeige | ja |
| Anzahl der Eingänge | 8 |
| Schaltstrom ohmsch | - |
| Max. Schaltleistung | 1380 W |
| Leistungsaufnahme | - |
| Max. Anzahl der Jalousieausgänge | - |
| Funktion Schalten | - |
| Stromart | AC |
| Schutzart (IP) | IP20 |
| Min. Tiefe der Gerätedose | 64,5 mm |
| - | - |
Weitere Hinweise zum vernetzten Produkt und der Datennutzung
Montageanweisung
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com
Für weitere Informationen zum Installationshinweis klicke hier.
