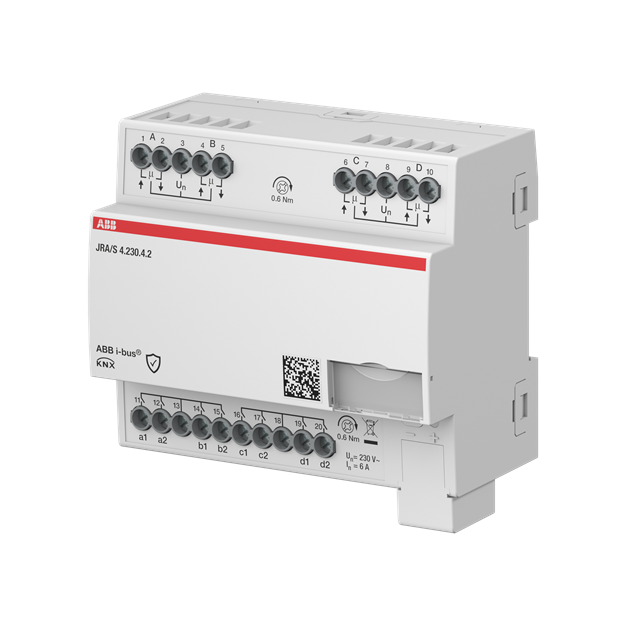

ABB 2CDG110292R0011 JRA/S4.230.4.2 Jalousieaktoren 4fach Fahrzeitermittlung
Für die Steuerung von unabhängigen 230 V AC-Motoren über ABB i-bus® KNX. Die Geräte sind für die Positionierung von Jalousien, Rollläden, Markisen und anderen Beschattungs-produkten sowie für die Steuerung von Türen, Fenstern und Lüftungsklappen konzipiert. Zusätzliche Hilfsspannung ist nicht erforderlich. Die Laufzeiten des Motors werden über die Stromerkennung automatisch erkannt. Zusätzlich verfügt das Gerät über 2 Binäreingänge (Contact Scanning) pro Ausgang, für den Anschluss von herkömmlichen Schaltern oder Tastern zur direkten Steuerung des Aufhängens. Das Gerät ist so vorkonfiguriert, dass die jeweiligen Eingänge direkt den Ausgängen zugeordnet wer-den. Um den Motor zu schützen, sind die Ausgangskontakte elektromechanisch gegeneinander verriegelt. Produktreihe: KNX| Serie: | KNX |
Technische Daten und Merkmale zu ABB 2CDG110292R0011 JRA/S4.230.4.2 Jalousieaktoren 4fach Fahrzeitermittlung:
| Bussystem KNX | ja |
| Bussystem KNX-RF (Funk) | nein |
| Bussystem Funkbus | nein |
| Bussystem LON | nein |
| Bussystem Powernet | nein |
| Andere Bussysteme | ohne |
| Funk bidirektional | - |
| Montageart | REG |
| Breite in Teilungseinheiten | 6 |
| Mit Busankopplung | nein |
| Busmodul abnehmbar | nein |
| Vor Ort-/Handbedienung | - |
| Mit LED-Anzeige | - |
| Anzahl der Eingänge | 8 |
| Schaltstrom ohmsch | - |
| Max. Schaltleistung | 1380 W |
| Leistungsaufnahme | - |
| Max. Anzahl der Jalousieausgänge | - |
| Funktion Schalten | - |
| Stromart | AC |
| Schutzart (IP) | IP20 |
| Min. Tiefe der Gerätedose | 64,5 mm |
| - | - |
Weitere Hinweise zum vernetzten Produkt und der Datennutzung
Montageanweisung
