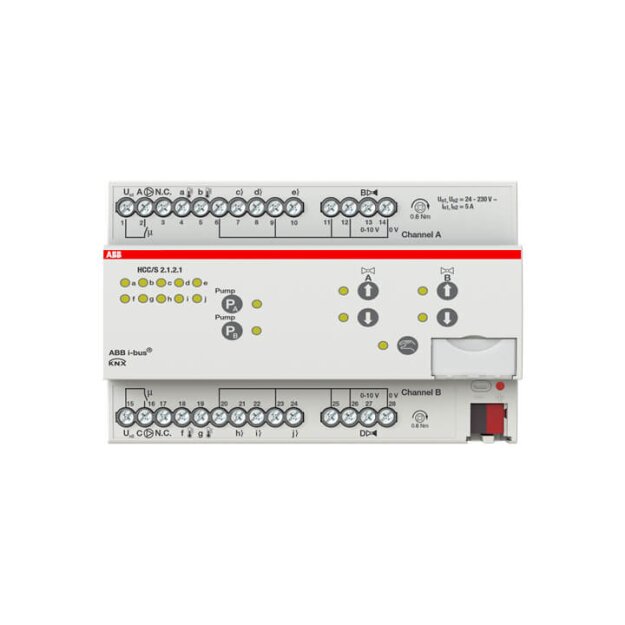

ABB 2CDG110219R0011 HCC/S2.1.2.1 Heiz-/Kühlkreis Controller 2fach 0-10 V manuelle Bedienung REG HCC/S2.1.2.1

ABB 2CDG110219R0011 HCC/S2.1.2.1 Heiz-/Kühlkreis Controller 2fach 0-10 V manuelle Bedienung REG HCC/S2.1.2.1

Artikelnummer: 2CDG110219R0011 ABB-2CDG110219R0011_4016779011624
Hersteller: ABB
EAN: 4016779011624

HCC/S2.1.2.1

UVP: 611,66 €

320,06 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CDG110219R0011 HCC/S2.1.2.1 Heiz-/Kühlkreis Controller 2fach 0-10 V manuelle Bedienung REG HCC/S2.1.2.1

Für die Regelung eines Heiz- oder Kühlkreises. Das Gerät verfügt über 2 Kanäle, jeder mit einem analogen Ausgang zur Ansteuerung des 3-Wege Mischerventils (0…10 V) eines Heiz- oder Kühlkreises. Ebenso hat das Gerät einen Relaisausgang (5 A) zum Schalten der Zirkulationspumpe. Über 3 Binärsignaleingänge kann der Status der Pumpe überwacht (über potentialfreie Kontakte) und diese Rückmeldung in die Steuerung der Pumpe mit einbezogen werden. Die Vorlauf- und Rücklauftemperatur werden gemessen und für die Berechnung des Ventilstellwerts durch den integrierten Regler verwendet. Der Sollwert wird über den KNX Bus empfangen. Durch eine Kanalbündelung ist es möglich Systeme mit Doppelpumpen zu steuern. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden. Produktreihe: KNX

Weitere Informationen

Hersteller-Farbe:	Hellgrau
Serie:	KNX
Schutzart:	IP20
Farbe:

Technische Daten und Merkmale zu ABB 2CDG110219R0011 HCC/S2.1.2.1 Heiz-/Kühlkreis Controller 2fach 0-10 V manuelle Bedienung REG HCC/S2.1.2.1:

Bussystem KNX	ja
Bussystem KNX-RF (Funk)	-
Bussystem Funkbus	nein
Bussystem LON	-
Bussystem Powernet	-
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	REG
Breite in Teilungseinheiten	8
Mit Busankopplung	-
Busmodul abnehmbar	-
Stellgröße stetig	ja
Stellgröße schaltend	nein
Ventilschutzfunktion	ja
Handschaltung	ja
Anzahl der digitalen Eingänge	10
Max. Schaltstrom (Ohmsche Last)	-
Anzahl der Ausgänge	4
Max. Ausgangsstrom	-
Schaltspannung	0 V
Schaltspannung	10 V
Schutzart (IP)	IP20
Min. Tiefe der Gerätedose	-
