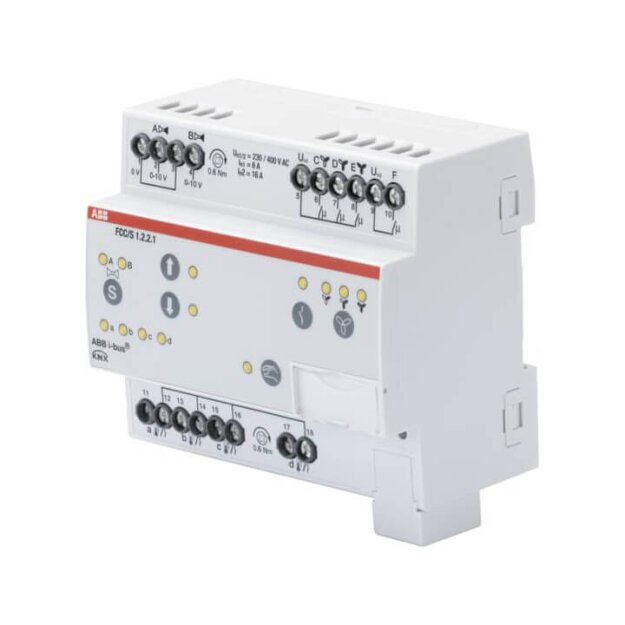

ABB 2CDG110213R0011 FCC/S1.2.2.1 Fan Coil Controller 2 x 0-10 V man Bedienung 3-stufig REG FCC/S1.2.2.1

ABB 2CDG110213R0011 FCC/S1.2.2.1 Fan Coil Controller 2 x 0-10 V man Bedienung 3-stufig REG FCC/S1.2.2.1

Artikelnummer: 2CDG110213R0011 ABB-2CDG110213R0011_4016779011457
Hersteller: ABB
EAN: 4016779011457

FCC/S1.2.2.1

UVP: 416,50 €

209,83 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB 2CDG110213R0011 FCC/S1.2.2.1 Fan Coil Controller 2 x 0-10 V man Bedienung 3-stufig REG FCC/S1.2.2.1

Zur Steuerung von Fan Coil Units bzw. Gebläsekonvektor. Über zwei analoge Ausgänge können zwei analoge Ventilantriebe oder ein 6-wege Ventilantrieb zum Heizen oder Kühlen gesteuert werden. Zur Lüftersteuerung besitzt das Gerät drei Relaisausgänge. Ein Relaisausgang schaltet eine zusätzliche Last von bis zu 16 A, wie z. B. eine elektrische Zusatzheizung. Über 4 Eingänge kann der Raumstatus erfasst und überwacht werden (nutzbar für Fensterkontakt, Taupunktsensor, Füllstandssensor oder Temperatursensor). Außerdem ist es möglich, ein analoges Raumbediengerät (SAR/A oder SAF/A) mit den Eingängen des Gerätes zu verbinden. Zur Regelung der Raumtemperatur verfügt das Gerät über einen integrierten Raumtemperaturregler, welcher direkt zur Steuerung der Ausgänge des Gerätes verwendet werden kann. Der FCC/S 1.2.2.1 verfügt über eine einfach zu nutzende Vorortbedienung. Für erweiterte Diagnosefunktionen sowie eine verbesserte Inbetriebnahme kann das ABB i-bus Tool genutzt werden. Produktreihe: KNX

Weitere Informationen

Hersteller-Farbe:	Hellgrau
Serie:	KNX
Schutzart:	IP20
Farbe:

Technische Daten und Merkmale zu ABB 2CDG110213R0011 FCC/S1.2.2.1 Fan Coil Controller 2 x 0-10 V man Bedienung 3-stufig REG FCC/S1.2.2.1:

Bussystem KNX	ja
Bussystem KNX-RF (Funk)	-
Bussystem Funkbus	nein
Bussystem LON	-
Bussystem Powernet	-
Andere Bussysteme	ohne
Funk bidirektional	nein
Montageart	REG
Breite in Teilungseinheiten	6
Mit Busankopplung	-
Busmodul abnehmbar	-
Stellgröße stetig	ja
Stellgröße schaltend	ja
Ventilschutzfunktion	ja
Handschaltung	ja
Anzahl der digitalen Eingänge	4
Max. Schaltstrom (Ohmsche Last)	-
Anzahl der Ausgänge	5
Max. Ausgangsstrom	-
Schaltspannung	0 V
Schaltspannung	10 V
Schutzart (IP)	IP20
Min. Tiefe der Gerätedose	-

Weitere Hinweise zum vernetzten Produkt und der Datennutzung

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
