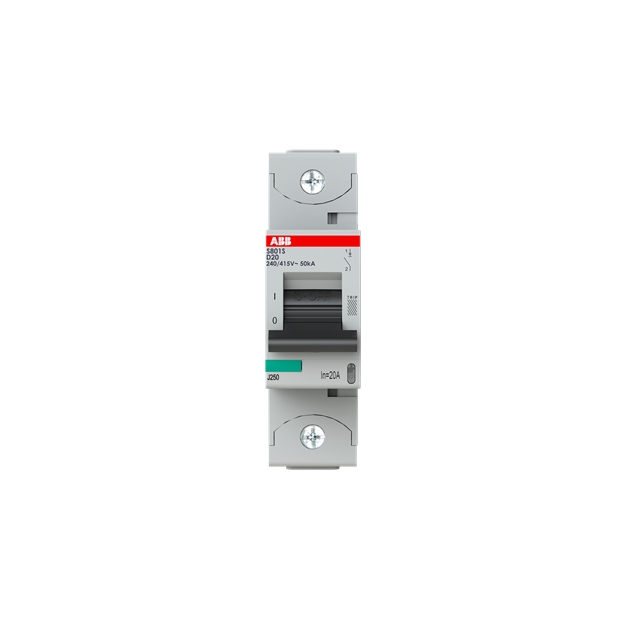

ABB 2CCS861001R0201 S801S-D20 Hochleistungssicherungsautomat 20A D 400VAC=Icu 50kA 690VAC=Icu6kA 1P

Artikelnummer: 2CCS861001R0201 ABB-2CCS861001R0201_7612271200992
Hersteller: ABB
EAN: 7612271200992

UVP: 204,92 €

167,22 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB 2CCS861001R0201 S801S-D20 Hochleistungssicherungsautomat 20A D 400VAC=Icu 50kA 690VAC=Icu6kA 1P

Die Hochleistungs-Sicherungsautomaten der Baureihe S800S schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 400/690 V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S bestens abgesichert.

Weitere Informationen

Serie:	S800S
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	20 A

Technische Daten und Merkmale zu ABB 2CCS861001R0201 S801S-D20 Hochleistungssicherungsautomat 20A D 400VAC=Icu 50kA 690VAC=Icu6kA 1P:

Einbautiefe	82,5 mm
Auslösecharakteristik	D
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	20 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	25 kA
Spannungsart	sonstige
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	6 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	3,5 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	1,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0 mm²
Anschließbarer Leiterquerschnitt eindrähtig	70 mm²
Explosionsgeschützt	nein
-	-
