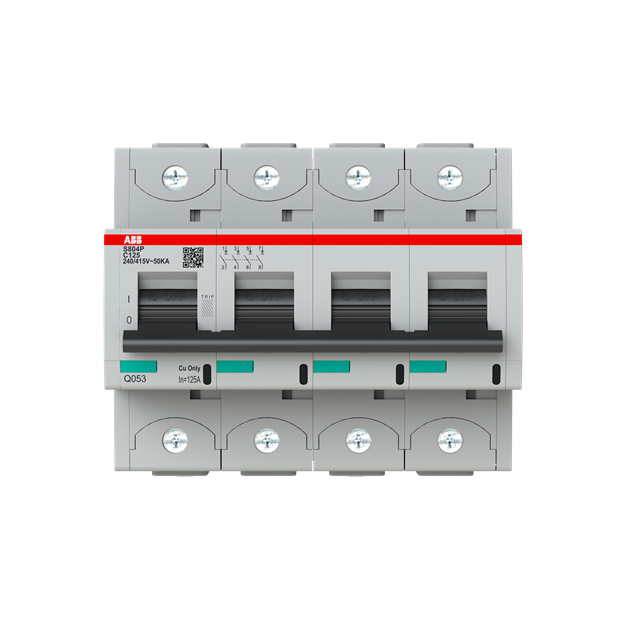

ABB 2CCG001237R0001 S804P-C125 Hochleistungssicherungsautomat 125A C-Charakteristik Icu=50kA 240/415V AC 4P

Artikelnummer: 2CCG001237R0001 ABB-2CCG001237R0001_7612271517069
Hersteller: ABB
EAN: 7612271517069

UVP: 1.047,08 €

770,02 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 2-6 Wochen

ABB 2CCG001237R0001 S804P-C125 Hochleistungssicherungsautomat 125A C-Charakteristik Icu=50kA 240/415V AC 4P

Die Hochleistungs-Sicherungsautomaten der Baureihe S800P schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 400/690 V AC (80 A: 6 kA, 100-125 A: 4,5 kA) und für Gleichspannungen (30 kA) eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800P entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800P bestens abgesichert.

Weitere Informationen

Serie:	S800P
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	125 A

Technische Daten und Merkmale zu ABB 2CCG001237R0001 S804P-C125 Hochleistungssicherungsautomat 125A C-Charakteristik Icu=50kA 240/415V AC 4P:

Einbautiefe	82,5 mm
Auslösecharakteristik	C
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	4
Bemessungsstrom	125 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-
Spannungsart	sonstige
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	-
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	50 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	37,6 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	6,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	60 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	50 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1 mm²
Anschließbarer Leiterquerschnitt eindrähtig	70 mm²
Explosionsgeschützt	-
-	-
