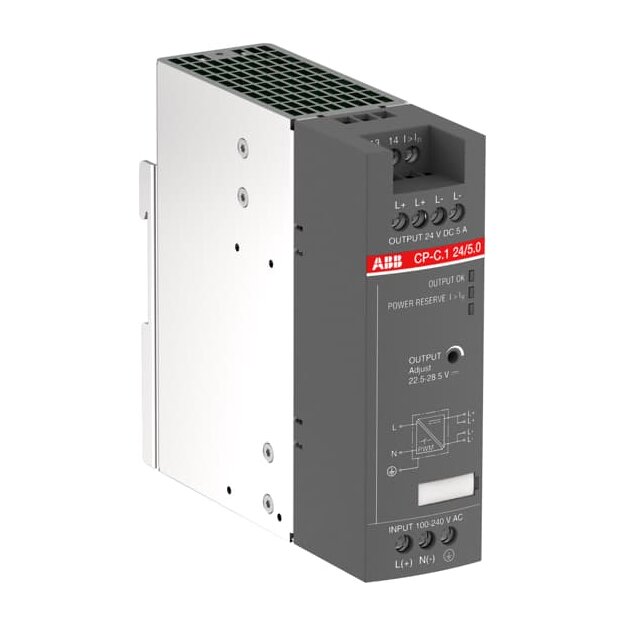

ABB 1SVR360563R1001 CP-C.1 24/5.0 Netzteil In:100-240VAC/90-300VDC Out:DC 24V/5A

Artikelnummer: 1SVR360563R1001 ABB-1SVR360563R1001_4013614503818
Hersteller: ABB
EAN: 4013614503818

UVP: 413,58 €

322,60 €

inkl. 19% USt. , zzgl.

schnell lieferbar
Lieferzeit : 3-7 Tage

ABB 1SVR360563R1001 CP-C.1 24/5.0 Netzteil In:100-240VAC/90-300VDC Out:DC 24V/5A

CP-C.1 24/5.0 ist ein Netzteil der Baureihe CP-C.1. Das primär-getaktete Schaltnetzteil bietet einen großen Eingangsspannungsbereich von 85-264 V AC und 90-300 V DC, die Bemessungseingangsspannung beträgt 110-240V AC. Die Bemessungsausgangsleictung beträgt 120 W, der Bemessungsausgangsstrom beträgt 5 A bei einer Ausgangsspannung von 24 V DC. Die Ausgangsspannung kann im Bereich von 22,5 V bis 28,5 V DC eingestellt werden. Das Netzteil besitzt eine U/I-Ausgangskennlinie mit einer Leistungsreserve von bis zu 50%. Die Parallelschaltung der Ausgänge zur Leistungserhöhung oder Redundanz ist möglich. Weitere Eigenschaften isnd ein PFC (Power-Factor-Correction) nach EN 61000-3-2. Redundanzeinheiten und Puffermodule sind als Zubehör verfügbar.

Weitere Informationen

Serie:	CP-C.1

Technische Daten und Merkmale zu ABB 1SVR360563R1001 CP-C.1 24/5.0 Netzteil In:100-240VAC/90-300VDC Out:DC 24V/5A:

Spannungsart der Versorgungsspannung	AC/DC
1. Ausgangsspannung	24 V
2. Ausgangsspannung	0 V
3. Ausgangsspannung	0 V
Max. Ausgangsstrom 1	7,5 A
Max. Ausgangsstrom 2	0 A
Max. Ausgangsstrom 3	0 A
Ausgangsspannung einstellbar	nein
Nennwert Ausgangsspannung 1	24 V
Nennwert Ausgangsspannung 2	0 V
Nennwert Ausgangsspannung 3	0 V
Nennwert Ausgangsstrom 1	5 A
Nennwert Ausgangsstrom 2	0 A
Nennwert Ausgangsstrom 3	0 A
Kurzschlussfest	ja
Bemessungsversorgungsspannung AC 50 Hz	85 V
Bemessungsversorgungsspannung AC 50 Hz	264 V
Bemessungsversorgungsspannung AC 60 Hz	85 V
Bemessungsversorgungsspannung AC 60 Hz	264 V
Bemessungsversorgungsspannung DC	90 V
Bemessungsversorgungsspannung DC	300 V
Ausgangsspannung geregelt	ja
Leistungsaufnahme	132 VA
Leistungsabgabe	120 W
Stabilisiert	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss
Tragschienenmontage möglich	ja
Wandmontage möglich	nein
Geeignet für Reiheneinbau	nein
Breite in Teilungseinheiten	-
Einbaubreite	40 mm
Einbauhöhe	129,4 mm
Direktmontage möglich	nein
Breite	40 mm
Höhe	129,4 mm
Tiefe	136 mm
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Schutzart (IP)	IP20
Schutzart (NEMA)	1
-	-
